BO Yong, BIAN Qi, PENG Qinjun, XU Zuyan, WEI Kai, ZHANG Yudong, FENG Lu, XUE Suijian.Development of sodium beacon laser[J]. Chinese Journal of  Quantum Electronics, 2020, 37(4): 430-446.

圖1  激光鈉信標系統工作原理圖

1   鈉信標激光的技術要求

2   鈉信標激光技術發展?fàn)顩r

光纖激光器具有效率高、體積小、可靠性高等優點，采用光纖激光拉曼頻移再倍頻技術是產生鈉信標激光的有效手段。2009年，歐洲南方天文臺與德國Toptica公司合作，采用了1178 nm半導體激光作為種子源，經光纖拉曼激光放大器放大，再注入到環形共振增強腔進行倍頻，如圖2所示，獲得了25 W的連續波單頻589 nm激光，2010年，進一步采用三路1178nm光纖拉曼激光相干合成，獲得589 nm激光輸出50.9 W；國內方面，中科院上海光機所采用光纖激光拉曼頻移再倍頻方案，2014年獲得了52.7 W連續波鈉信標激光輸出。

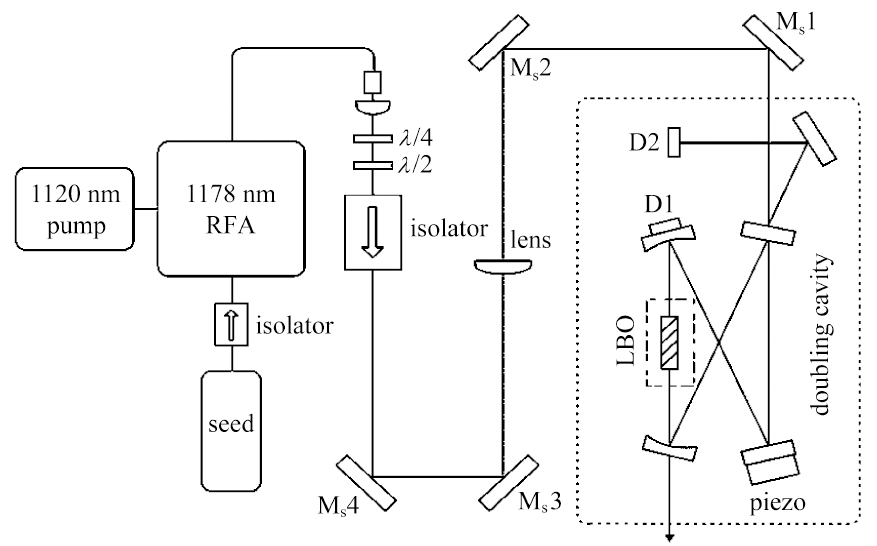

圖2  光纖激光拉曼頻移再倍頻的鈉信標激光器

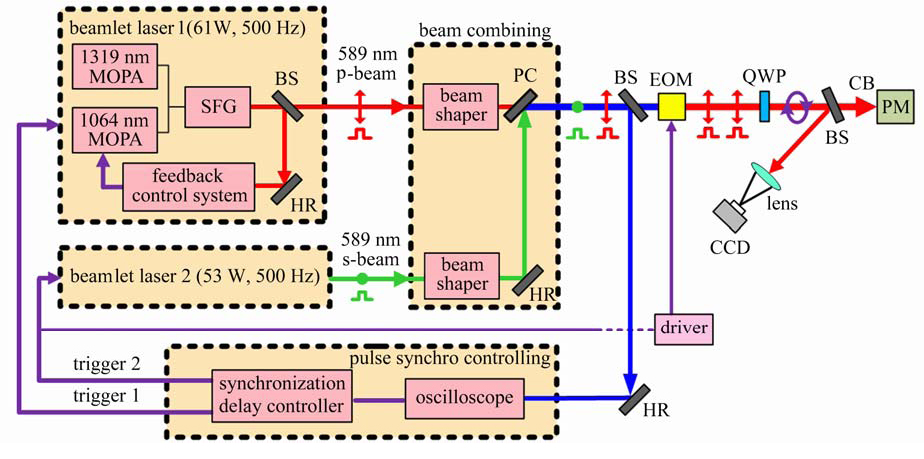

圖3  1064 nm與1319 nm和頻鈉信標固體激光器方案示意圖

       半導體激光器具有電光效率高、體積小、波長可調諧、穩定性好等特點，具有產生高效小型化鈉信標激光其的潛力。2003年，德國烏爾姆大學提出將光泵垂直腔面發射1178 nm半導體激光倍頻產生鈉信標激光的技術方案，如圖4所示，初步獲得了15 mW連續波589 nm激光輸出；2014年芬蘭坦佩雷理工大學也采用OP-VECSEL倍頻方案，獲得了10 W級連續波589 nm激光輸出，進一步通過腔內插入雙折射濾波片與標準具壓窄激光線寬，獲得了波長589.16nm、功率1.7 W、線寬約20 MHz的鈉信標激光輸出。

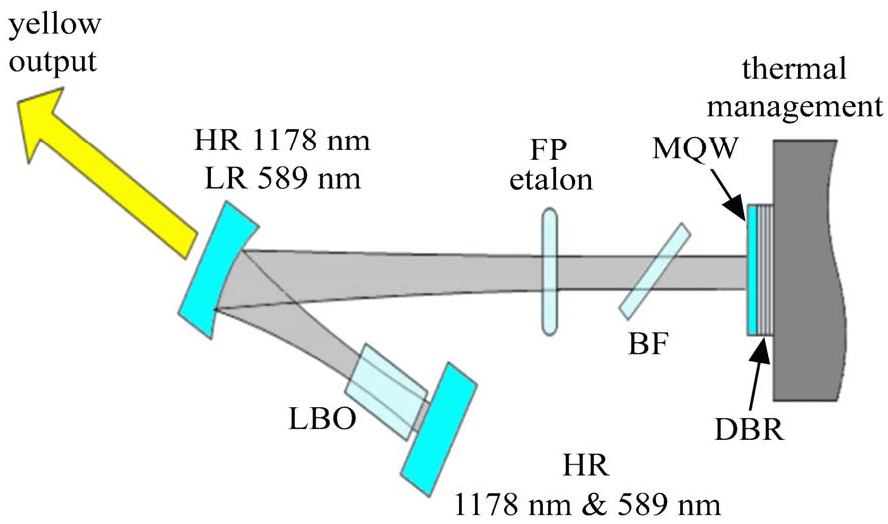

圖4  光泵垂直腔面發射半導體激光腔內倍頻方案示意圖

3   中國科學院理化技術研究所鈉信標激光技術研究進展

       中國科學院理化技術研究所提出并采用了1064 nm與1319 nm Nd:YAG激光振蕩放大再腔外和頻的技術方案，開展了高重頻微秒脈沖鈉信標激光研究，獲得了589 nm鈉信標激光輸出平均功率65 W，相應和頻效率為27%，光束質量M2=1.38，波長穩定性約0.25 GHz，脈沖寬度約120 μs，重復頻率500 Hz。采用電光調制方案實現雙峰譜型激光，光譜如圖5所示，雙峰譜線頻率間隔1713 MHz（D2a和D2b能級間隔），單峰線寬約0.3 GHz，主頻和邊頻的功率比可調節。

       與中科院光電所合作，將雙峰譜型微秒脈沖鈉信標激光器用于麗江1.8 m望遠鏡上，進行激光導引星實驗研究，優化鈉信標激光器的參數，獲得高亮度的鈉導引星。由于激光光束質量與當?shù)卮髿獾囊晫幎龋谔炜罩挟a(chǎn)生了最小光斑尺寸為4.6″的激光導引星。激光鈉導引星最大光子回波強度時激光波長位于589.158～589.159 nm之間，即鈉D2a線范圍，光子回波的次極大值出現在589.1568 nm波長附近，即鈉D2b線范圍。圓偏振光比線性偏振光的鈉導星回波光子數提高42％以上。

          圖5  鈉信標激光D_2a和D_2b雙峰光譜測量

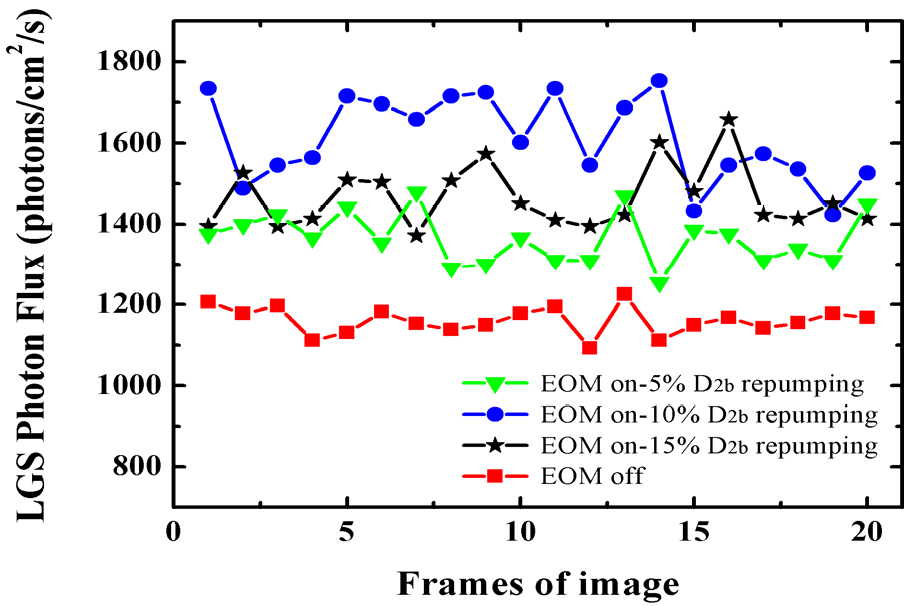

          圖6  鈉導引星光子回波強度隨調制比的變化

       通過改變電光調制深度，分別研究了當5％、10％和15％激光能量轉移到D2b線時鈉導引星回波強度的變化，每組測試情況連續拍攝20幀圖像，如圖6所示?？梢钥闯觯cD2a和D2b雙峰譜線激發比單峰時，鈉導引星的光子回波強度有明顯提高。當10％激光功率調諧至D2b線再抽運時，觀察到了最大光子回波，比單峰時提高了約39％，這與理論模擬結果基本一致。

4  鈉信標激光發展趨勢

   1）近年來隨著半導體激光技術的迅猛發展，采用半導體激光倍頻技術產生鈉信標激光成為可能，它具有電光效率高、結構緊湊、體積小、可靠性高、壽命長等特點，是當前鈉信標激光發展的熱點之一。2）發展能夠充分高效激發鈉層全部原子的鈉信標激光技術，理論計算表明，這要求發展平均功率達kW級的完全匹配鈉D2譜線的鈉信標激光器。3）發展多色激光鈉導引星技術，可根據兩種或兩種以上波長的鈉導引星回波信號，獲得大氣造成的波前傾斜像差，從而完全消除對自然導引星的依賴，真正實現100%的全天區覆蓋率。

5  總  結

   鈉信標激光器已成為大型地基光學望遠鏡克服大氣擾動影響必不可少的關鍵設備。從20世紀80年代至今，鈉信標激光器已發展了染料激光器、光纖激光器、固體激光器和半導體激光器等，目前采用光纖拉曼激光倍頻技術和固體激光和頻技術都已實現了50 W級以上鈉信標激光輸出，并逐漸廣泛應用于世界各大型地基望遠鏡系統。本實驗室提出了固體激光振蕩放大再腔外和頻的技術方案，研制出了匹配鈉D2線雙峰譜型的微秒脈沖鈉信標激光器，并應用于國內外大型望遠鏡上。

   中科院理化所激光中心一直從事激光技術研究，至今已達50 多年，從上世紀八十年代開始幾乎與國外同步開展固體激光技術研究，在自然基金、863、973、中科院等重要項目支持下，從深紫外（165 nm）到中紅外（12 μm）固體激光方面取得了一系列國際先進/領先的研究成果，曾獲得國家發明二等獎、科技進步二等獎、中科院發明一等獎等多項獎勵，發表學術文章500 余篇，擁有發明專利100 多項，培養博士和碩士100余人。

目前，激光中心擁有高功率固體激光及其變頻技術研究的人才隊伍，總?cè)藬?shù)達240 多人，包括院士1 人、研究員12人、副研究員18人，其學科與專業覆蓋激光物理與技術、非線性光學、電子、自控、機械、模擬與仿真、軟件設計等方面，還包括機械、電子、電工、計算機等方面的工程技術人員200多人。
