卷云對新型光度計測量大氣光學厚度的影響

《大氣與環境光學學報》2020年第3期封面文章

       Zhang Guang, Xu Qingshan, Xu Wenqing, Yang Dong. Effect of Cirrus Cloud  on the Measurement of Atmospheric Optical Thickness with Novel  Photometer  [J]. Journal of Atmospheric and Environmental Optics, 2020,15(3): 189-195.

     張 廣, 徐青山, 徐文清, 楊 東. 卷云對新型光度計測量大氣光學厚度的影響[J]. 大氣與環境光學學報, 2020,15(3): 189-195.

    卷云通常在對流層上部至平流層下部，在高空中呈輕紗狀，有很好的透光性，在天空中有時人眼不易識別出來。研制了一臺新型的變視場太陽光度計，用于測量分析卷云與氣溶膠粒子，可為提取氣溶膠粒子的光學特性剔除卷云的影響，同時也可用于研究大氣中卷云粒子的特性。

    中國科學院合肥物質科學研究院安徽光學精密機械研究所光電探測研究室基于自主研制的快速變視場太陽光度計(VFOVSP)，實現了不同視場內太陽輻射的快速測量，為地基區分氣溶膠粒子與卷云粒子提供了一個新的技術手段。新型光度計基于CCD圖像傳感器的太陽跟蹤技術，以實現透過云層太陽的跟蹤；并采用程控可變視場光闌，實現儀器在較短的時間間隔內對不同視場的快速測量。通過比較不同視場測量的大氣光學厚度的變化，建立了一種卷云與氣溶膠的識別算法。

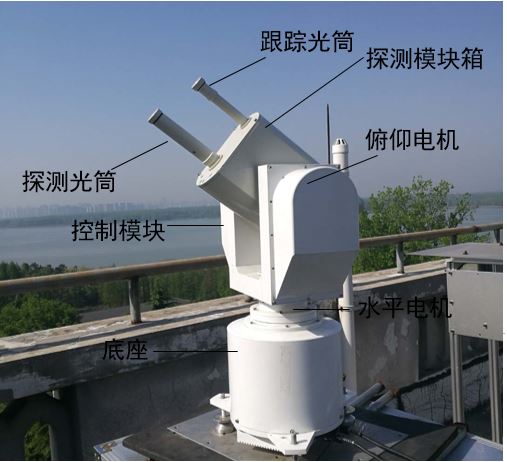

    新型太陽光度計主要由跟蹤光筒、探測光筒、探測模塊箱、俯仰電機、水平電機、控制模塊和底座組成。跟蹤光筒的后端安裝有CCD圖像傳感器，用來進行圖像跟蹤。探測光筒用來接收太陽光通量。探測模塊箱內有濾光轉盤、可變視場光闌和光電探測器等，這些器件協同運作，使儀器可以獲得不同波長和不同視場角下的輻照度。光線經過探測光筒后會進入光電探測器，經過進一步的處理得到太陽輻射值?？刂颇K控制俯仰電機和水平的運動以及數據的采集和傳輸。水平電機和俯仰電機共同協作，使儀器能夠精準地跟蹤太陽，在每一次測量后兩軸電機的運行步數都會進行微調，為下一次跟蹤做準備。底座內有電壓轉換模塊，滿足儀器電路供電電壓的要求。

圖 1    新型太陽光度計

    在跟蹤太陽進行測量時，通過接收來自不同視場小角度的太陽輻射信息，利用氣溶膠與卷云粒子在前向小角散射的差異，來識別當前測量的視場內是否有卷云的存在，將有卷云大氣與無云大氣區分開來，分析氣溶膠粒子與卷云粒子的特性。

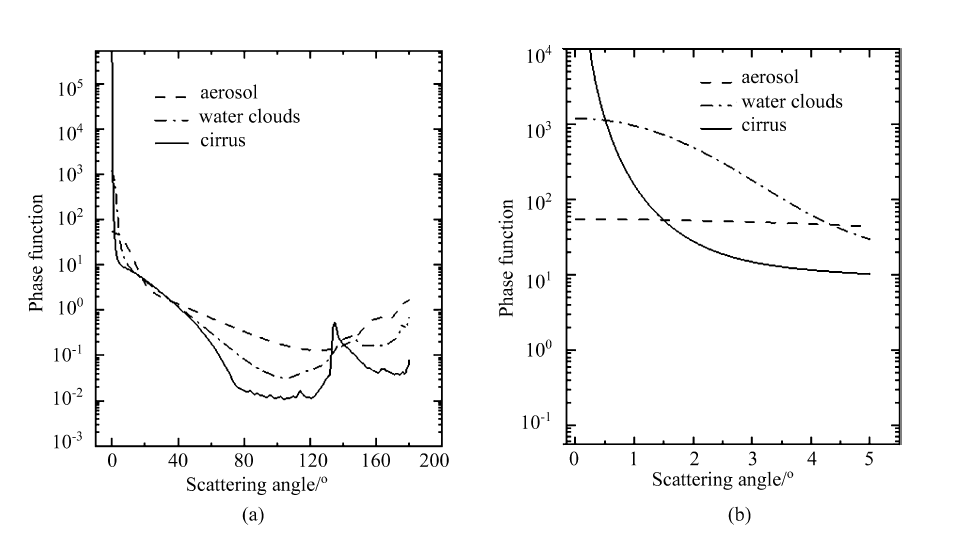

   圖 2    卷云、水云、氣溶膠的相函數

(a) 卷云、水云、氣溶膠的相函數比較；(b) 前向小角度內卷云、水云、氣溶膠的相函數比較

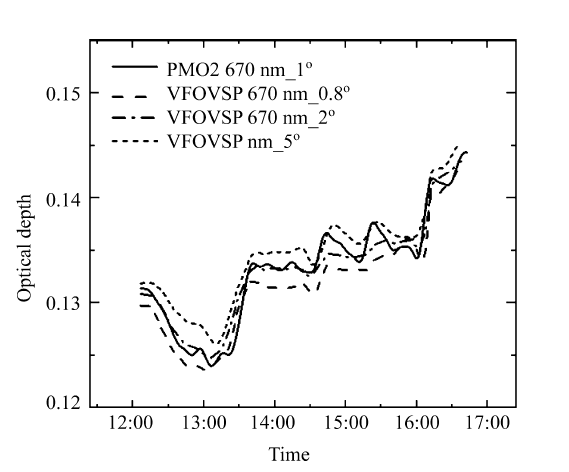

    如下圖所示：在天氣晴朗條件下，同波段不同視場的氣溶膠光學厚度變化趨勢基本一致。由于大氣中氣溶膠的變化相對卷云來說慢得多，卷云的前向小角散射輻射相對于氣溶膠來說強很多，為此可以比較不同視場的光學厚度變化，區分識別氣溶膠與卷云粒子。

 圖 3    氣溶膠光學厚度對比

課題組介紹

   中國科學院合肥物質科學研究院安徽光學精密機械研究所光電探測研究室，面向世界科技前沿及國家戰略需求，主要開展光電探測、光輻射傳輸、地基與星基激光雷達探測技術等研究。研發了系列小型化高穩定的激光雷達系統，高靈敏度痕量生物與化學氣體遙測系統，被動太陽與星光光譜探測系統等。建立了成像系統大氣傳輸影響評估模型、火星大氣傳輸模型以及自然地表輻射模型等。擁有較為齊全的學科人才隊伍，先后承擔國防973項目、國防預研項目、民用航天項目、氣象專項等。
