近日，美國加州理工學院汪立宏團隊采用壓縮超快光譜攝影技術(compressed ultrafastspectral photography, CUSP), 打破了該記錄，實現每秒70萬億幀的拍攝技術。

    這個技術有多牛，舉個例子您就能明白：光速約為3000億毫米/秒。若以70萬億幀/秒的速度除以光速，為233.3幀。換句話說，這臺攝像機在光波移動1毫米的時間內可以捕獲約230幀畫面。

    并且，汪立宏團隊利用該技術首次實現了熒光壽命實時成像（single-shot spectrallyresolved fluorescence lifetime imaging microscopy，SR-FLIM）。

    相機的成像速度從根本上限制了人類識別物理世界的能力。隨著幾十年的發展，基于硅的成像傳感器，例如CCD和CMOS，已經可以提供高達每秒百萬幀成像速度。

    但是，它們?cè)诓东@各種極其快速的事件方面卻不盡人意，例如超短光傳播，分子的輻射衰減，沖擊波傳播，核聚變，光子在擴散介質中的傳輸?shù)?。要觀察這些事件，幀速率必須超過每秒十億幀甚至是萬億幀。

    為了解決相機幀速率不足的這一問題，目前主要有兩種解決思路：

    1）對同一過程進行多次拍攝，然后間接描述事件的發展過程。但是這種方案只能解決發生過程保持高度一致的事件，無法實時記錄事件。

    2）不斷提升相機的幀頻率，直至達到每秒十億幀甚至是萬億幀的速率。2011年麻省理工學院首次實現了每秒1萬億幀的拍攝技術。然后，隆德大學的FRAME相機又于2017年實現了每秒5萬億幀。緊接著，加拿大魁北克大學發明的T-CUP技術，又于2018年將該記錄刷新至每秒10萬億幀。

    針對第二種思路，超高速壓縮攝影（CUP）是最有希望突破每秒10萬億幀速率的技術。CUP是基于壓縮感知理論和條紋相機技術，不幸的是，CUP的幀速率取決于條紋相機偏轉電子的能力，并且其序列深度（每次捕獲的幀數，300幀）受到傳感器像素?cái)?shù)量的嚴格限制。

    為了克服這一問題，汪立宏團隊巧妙將CUP技術與脈沖分解技術相結合，成功研發了一種可以對超快發生的事件進行實時成像的技術—壓縮超快光譜攝影技術（CUSP）（圖1）。

    CUSP技術利用飛秒級（10-15秒）的激光作為光源。該光源經過光學器件之后被分解為更短的閃光，從而制備了到目前為止最大序列深度的相機，幀速率可達70萬億幀/秒。

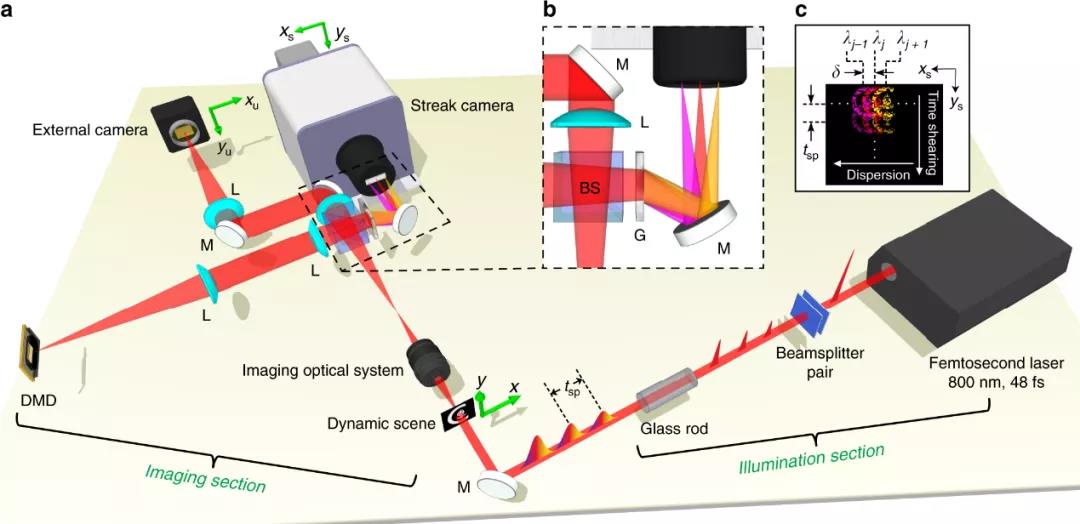

圖1.CUSP系統示意圖。

a)通過一對分束器和一個玻璃棒將單個飛秒脈沖轉換為時間線性脈沖序列，

相鄰子脈沖之間的距離為tsp（可以根據實驗進行調整）。

b)光譜色散方案的詳細圖示（黑色虛線框）。

c) 原始CUSP圖像的組成，其中包括水平方向上的光柵頻譜色散和垂直方向上的條紋相機的時間剪切。

注釋?zhuān)築S，分束器；DMD，數字微反射鏡；G，衍射光柵；L，透鏡；M，反射鏡。

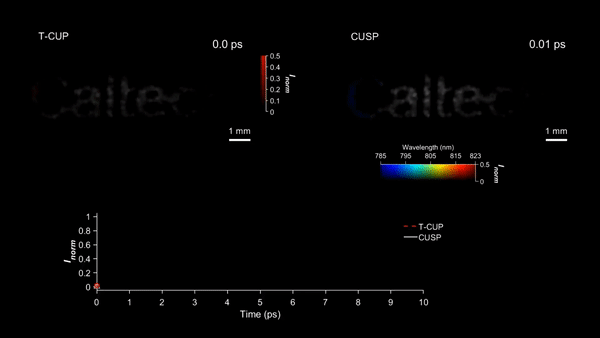

    利用一束光通過“Caltech”字樣，T-CUP相機如圖2（左）所示，新型CUSP相機如圖2（右）所示：

圖2.CUSP技術和T-CUP技術成像過程對比。

    在充分驗證了CUSP技術的可靠性之后，該團隊利用該技術首次實現了熒光壽命實時成像（圖3）。

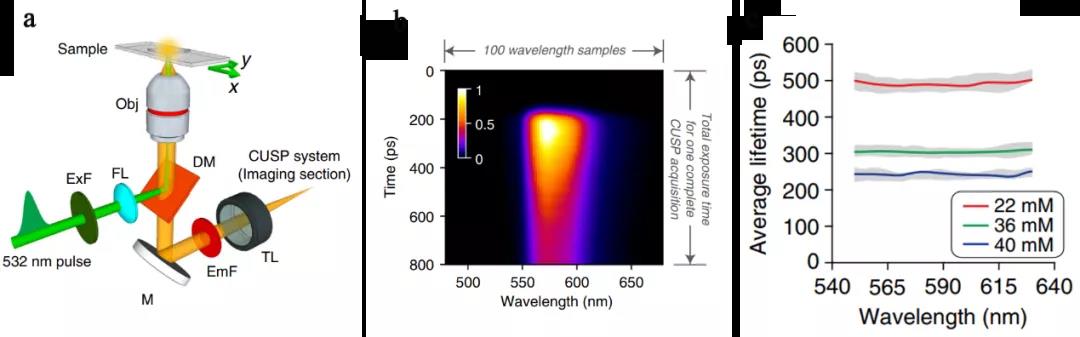

圖3.SR-FLIM設計思路及其檢測結果。

a) 基于CUSP技術的SR-FLIM示意圖；

b)532nm激光激發樣品產生的熒光隨著時間的變化關系；

c)不同濃度樣品產生的熒光的平均壽命。

    這項技術可以為基礎物理學，下一代半導體小型化和生命科學等領域開辟新的研究途徑，例如超短光傳播，波傳播，核聚變，云和生物組織中的光子傳輸以及生物分子的熒光衰變。

    另外，該脈沖分解提升序列深度的思路也為發展更快的超快拍攝技術的提供了新的方向。

文章信息：

   相關成果以“ Single-shot ultrafast imaging attaining 70 trillion frames per second ”為題發表在 Nature communication 期刊。Peng Wang為第一作者，Lihong V. Wang (汪立宏)為通訊作者。

論文地址：

   https://doi.org/10.1038/s41467-020-15745-4

原文鏈接：《世界最快相機誕生！每秒捕捉70萬億幀》
