中科院西安光機所姚保利研究員團隊在《激光與光電子學進展》發表題為“光片熒光顯微及應用進展”的特邀綜述文章，系統介紹了光片熒光顯微成像技術的基本原理，主要技術問題及解決方案，列舉了其在生物醫學中的應用，討論了該技術的發展趨勢及前景。

    封面文章|于湘華,劉超,柏晨,楊延龍,彭彤,但旦,閔俊偉,姚保利. 光片熒光顯微成像技術及應用進展[J]. 激光與光電子學進展, 2020, 57(10): 100001

    撰稿人|于湘華

背景介紹

    相比經典的寬場熒光顯微成像和激光掃描共聚焦顯微成像，光片熒光顯微能夠克服光毒性、光漂白性等缺點，是活體樣品長時間三維成像的理想工具。

光片熒光顯微原理如動畫1所示。采用正交光路設計，用一層薄光片從側面激發樣品，并在垂直于光片的方向上利用顯微物鏡和數字相機拍攝樣品的二維熒光圖像，通過軸向掃描光片或移動樣品逐面成像，即可獲取不同深度處的層析圖像并實現樣品的三維信息重構。

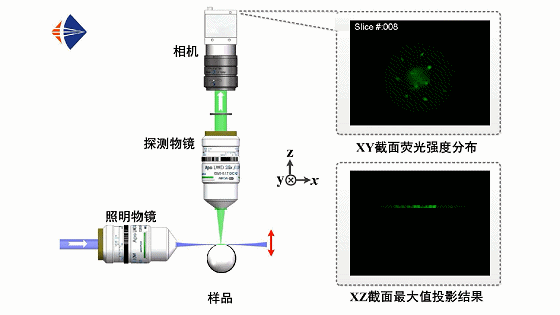

動畫1 光片熒光顯微工作原理動畫

論文詳解

    01

    光片熒光顯微簡介

    第一部分，作者對光片顯微基礎理論做了介紹，主要從光片熒光顯微的特點和光片生成的方法兩方面進行了解釋。

    1.1

    光片熒光顯微的特點

    文中將光片熒光顯微成像與傳統落射式熒光顯微成像、激光掃描共聚焦顯微成像做對比。

    與傳統落射式熒光顯微構架不同（如圖1b所示），光片熒光顯微正交獨立的激發和探測光路（如圖1a所示），從側面用一層薄的光片照明樣品，僅激發成像物鏡焦面薄層區域的樣品，在正交方向上進行探測成像，這樣能有效避免離焦背景對成像質量的影響，具有成像對比度高和天然光學層析的優點。

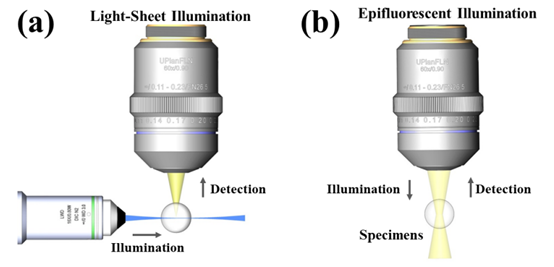

圖1 兩種顯微成像方式對比。(a) 光片熒光顯微從側面用薄光片照明，只激發探測物鏡焦平面處的樣品發射熒光，在正交方向上收集熒光信號成像；

(b) 落射式熒光顯微用同一物鏡激發和收集熒光，光束經過的在焦和離焦樣品都會被激發，會增大光損傷。

    與激光掃描共聚焦顯微成像相比，光片熒光顯微所需激光能量?jī)H為其的1/1000，且避免了多次重復不必要的照明激發，降低了光漂白和光毒性，因而適宜于長時間對對活體生物樣品進行成像。

    1.2

    光片生成的方法

    光片的生成是光片熒光顯微成像技術的核心。文中從柱面鏡聚焦（如圖2(a)所示）和光束掃描生成 （如圖2(b)所示）兩部分進行介紹。柱面鏡聚焦，2004年首次提出使用，但其能量利用率低、限制其他類型光片場生成等缺陷，2008年，光束掃描生成法提出且使用。光束掃描生成法，用掃描振鏡快速掃描激光束，經過顯微物鏡聚焦后可生成一個動態的光片，具有強度分布更均勻，激光能量利用率更高和生成光片種類更豐富的優點，應用在很多光片熒光顯微成像系統中。

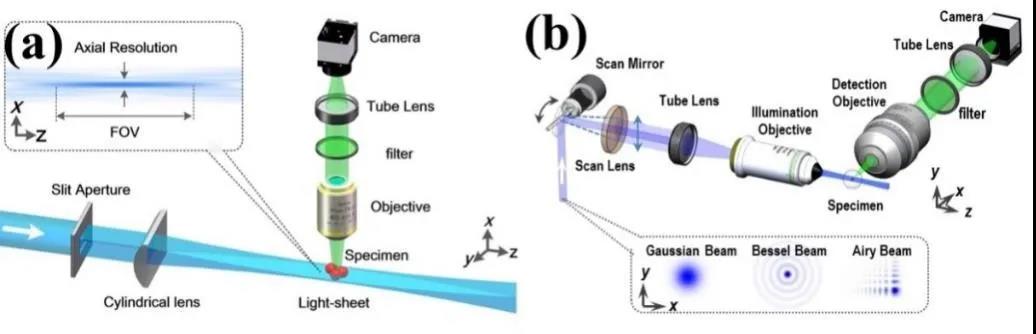

圖2 兩種光片生成方法的光片熒光顯微原理圖。(a) 使用柱面鏡聚焦方法生成光片；(b) 利用振鏡快速掃描光束生成光片。

    02

    光片熒光顯微的主要技術問題

    第二部分，作者詳細介紹了光片熒光顯微的主要技術問題，從四個方面進行了分析：空間分辨率與視場相互制約問題、光學衍射極限限制超分辨成像問題、成像速度問題、成像質量和成像深度問題。

    2.1

    空間分辨率和視場相互制約

    影響光片顯微成像性能的因素：系統的軸向分辨率由探測物鏡的數值孔徑與激發光片的厚度共同決定，視場受限于光片寬度。

    目前的解決方案存在一定弊端：傳統高斯光片場的厚度和寬度會隨著柱面鏡焦距的增大或照明物鏡的數值孔徑的減小而增大，大的視場通常以犧牲軸向分辨率和三維層析成像能力為代價。通過掃描具有無衍射特性的貝塞爾光束、艾里光束等生成新型光片場，可以擴大光片熒光顯微系統觀測視場 (動畫2所示)。然而貝塞爾光束的同心環狀旁瓣產生的離焦背景噪聲，既降低成像對比度和系統軸向分辨率，又增大了光漂白和光毒性效應。

    為了解決上述問題，作者團隊提出了互補光束相減光片熒光顯微成像技術，原理如圖3所示，分別用貝塞爾光片和互補光片照明樣品拍攝兩幅熒光圖像，然后將兩幅圖像相減，可消除貝塞爾光束旁瓣對成像結果的影響，從而實現大視場高軸向分辨率成像^{[1, 2]}。

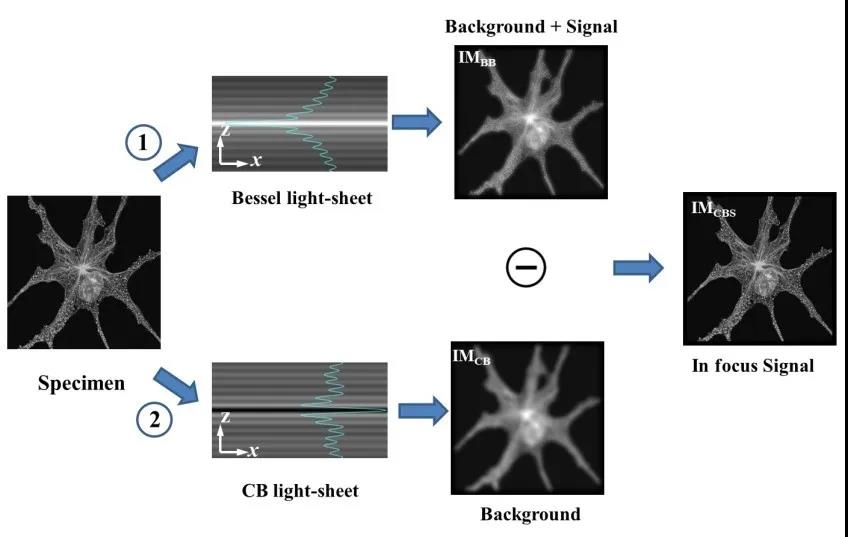

圖3 無衍射互補光束相減光片熒光顯微的原理圖

    2.2

    突破光學衍射極限實現超分辨成像

    2.3

    提高成像速度

    2.4

    提高成像質量和成像深度

    03

    光片熒光顯微的主要應用

    在細胞生物學領域，光片熒光顯微可用于研究細胞內分子擴散規律與機制、大分子間相互作用、細胞與細胞之間的相互作用等各種生理規律，是細胞生物學研究領域中非常重要的顯微成像工具，如圖4所示。

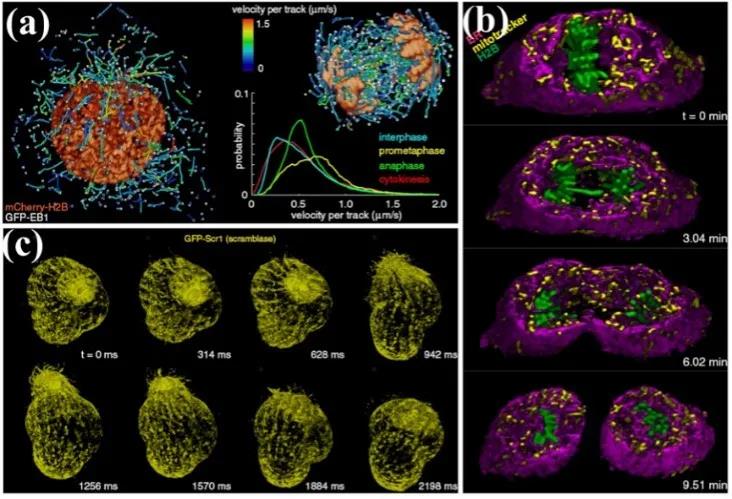

圖4 光片熒光顯微用于觀察細胞有絲分裂[3]

    在發育生物學領域，光片熒光顯微具有光損傷低和快速三維層析成像的優勢，適宜于對發育中的生物體進行長時間顯微成像。它已經成功用于對斑馬魚、果蠅、秀麗隱桿線蟲等模式動物的胚胎發育過程的長時間三維顯微成像，如圖5所示。

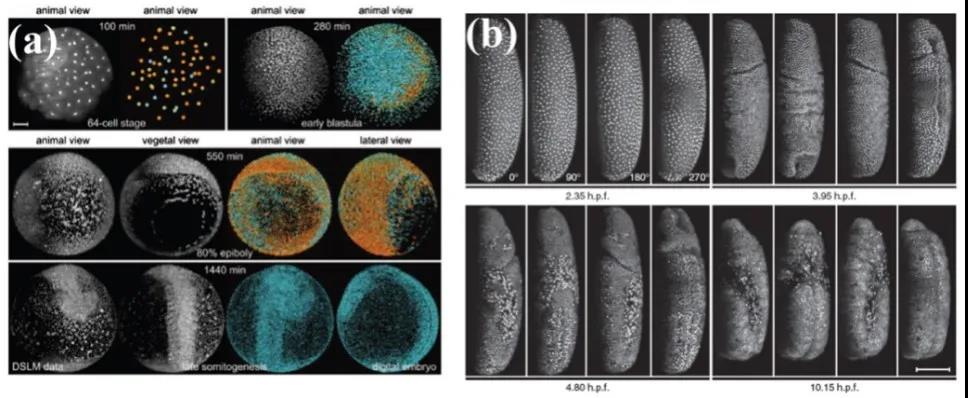

圖5 光片熒光顯微用于觀察斑馬魚和果蠅胚胎發育[4]

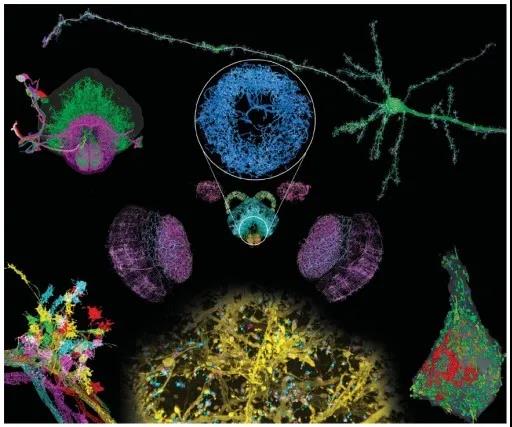

    在神經科學領域，對整個大腦進行細胞或亞細胞尺度分辨率的三維無創顯微成像，獲取全部神經元的位置、形態和行為信息，有利于研究神經回路進而理解腦內過程和神經機制。光片熒光顯微是實現小型脊椎動物和無脊椎動物全腦成像的出色工具，如圖6所示。

    總結與展望

    光片熒光顯微成像技術具有高空間分辨率、低損傷、快速和三維層析成像的特點，已成功應用于細胞生物學、發育生物學和神經科學等領域，是對活體生物樣品進行長時間三維成像的理想工具。實現更深的成像深度、更高的空間分辨率和更快的成像速度仍然是光片熒光顯微技術面臨的挑戰。自適應光學技術以及近紅外熒光標記可以幫助提高成像深度，并行化光片熒光架構可以進一步提高成像速度，結合實時的計算圖像分析方法和光學微操縱技術可以使其成為數據驅動的微觀世界互動平臺，為人們探索生命的奧秘提供更有利的工具。

    參考文獻

 Yu, Yanlong Yang, Xing Zhou, Shaohui Yan, Chao Liu, Ming Lei, and Baoli Yao. Axial resolution enhancement of light-sheet microscopy by double scanning of Bessel beam and its complementary beam[J]. Journal of Biophotonics, 2019: 201800094-1-10.

[2] Chen Bai, Chao Liu, Hao Jia, Tong Peng, Junwei Min, Ming Lei, Xianghua Yu, Baoli Yao. Compressed Blind Deconvolution and Denoising for Complementary Beam Subtration Light-Sheet Fluorescence Microscopy[J]. IEEE Transactions on Biomedical Engineering, 2019, 66(10): 2979-2989.

[3] Bi-Chang Chen, Wesley R Legant, Kai Wang, et al. Lattice light-sheet microscopy Imaging molecules to embryos at high spatial temporal resolution[J].Science, 2014, 346: 1257998.

[4] Philipp J. Keller, Annette D Schmidt, Joachim Wittbrodt, et al. Light-sheet fluorescence microscopy for quantitative biology[J]. Science, 2008, 322: 1065.

[5] Ruixuan Gao, Shoh M. Asano, Sigokul Upadhyayula, et al. Cortical column and whole brain imaing with molecular contrast and nanoscale resolution[J].Science, 2019, 363: 8302.

原文鏈接：《【封面】姚保利：活體樣品的長時間三維成像——光片熒光顯微術》
