張強; 謝品華; 徐晉; 李昂; 胡肇琨; 田鑫; 黃業園; 劉文清;
基于光譜遙測技術的煙羽二維分布快速成像研究[J]. 光學學報, 2020, 40(9):0930002.
01 大氣污染物檢測
隨著工業生產的擴大,大氣污染物排放加劇,還記得每年秋冬時節的霧霾天嗎?大氣污染物,給美麗的天空蒙上了一層陰影,并威脅著每個人的健康。保護大氣,迫在眉睫。這些污染物到底是什么?能否對污染物中的成分進行快速檢測?

答案是可以的。它就是——大氣污染物光譜遙測技術。
大氣污染物光譜遙測技術因其實時、非接觸、多組分同時測量等優勢成為一種能夠快速有效測量大氣污染物時空分布的光學方法,是當前國內外大氣監測研究中的熱點。其中,基于CCD二維探測的光譜成像技術,由于其具有高空間分辨率、高光譜分辨率等特點,開始應用于工業區、港口等區域的煙羽排放遙測研究。但是,對于復雜背景下污染物分布的快速遙測成像,尤其是受濃煙、障礙物遮擋等情況下的污染物分布的精確遙測,仍是亟需解決的問題。02 污染物二維分布成像遙測系統
中科院合肥研究院安光所謝品華研究員課題組提出了一種污染物分布遙測方法,實現了對復雜背景條件下污染物濃度信息的精確提取。
這種方法結合了被動光譜遙測成像差分吸收光譜技術和二維插值算法。首先,通過光譜遙測的方法獲得煙羽區域污染物濃度信息;其次,結合紫外、可見雙通道觀測結果、煙羽擴散模型和曲面三次樣條插值算法對整個平面的濃度信息進行優化;最終獲得高分辨的污染物二維分布圖像信息。

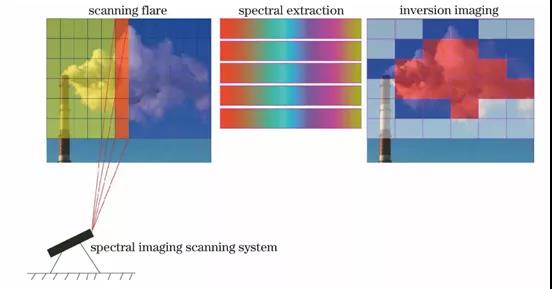

污染物二維分布成像遙測系統觀測方式示意圖如圖1所示。光學接收單元通過高精度掃描云臺系統驅動實現對目標區域的精確掃描觀測,通過“推掃”的方式獲取目標區域的空間光譜信息,再利用差分光學吸收光譜技術反演得到污染物的濃度,結合紫外、可見雙通道實現了污染物空間分布的精確探測。完成1次掃描所需要的時間小于1 min,可覆蓋光譜范圍290-430 nm,光譜分辨率優于0.3 nm。
圖1 污染物二維分布成像遙測系統觀測方式示意圖
系統設計了紫外可見雙鏡頭通道,雙鏡頭采用移軸化設計,耦合了紫外鏡頭和可見鏡頭實現對目標區域的雙光路同步掃描,實現了濃度信息的空間可視化。紫外鏡頭光軸與可見鏡頭的光軸相距10 cm,可在距污染源10 m以上的距離測量。根據遙測目標氣體與紫外遙測系統的距離,將可見區域的視場裁剪到紫外鏡頭視場的大小,從而完成可見與紫外視場的完全匹配。

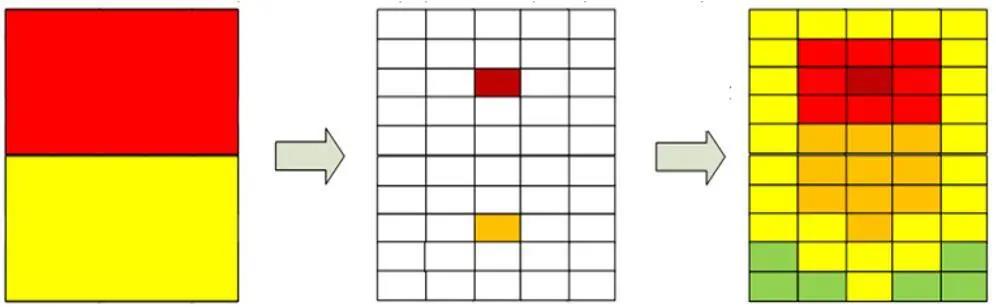

為了提高圖像的分辨率,采用能夠提供最優線性無偏估計的Kriging插值。根據空間分辨率的需求,選擇插入的像素個數,在保證同等面積范圍內污染物濃度相等的條件下,根據煙羽擴散模型和克里金插值對分解出的每個像元進行濃度插值,示意圖如圖2所示。

圖2 濃度插值示意圖

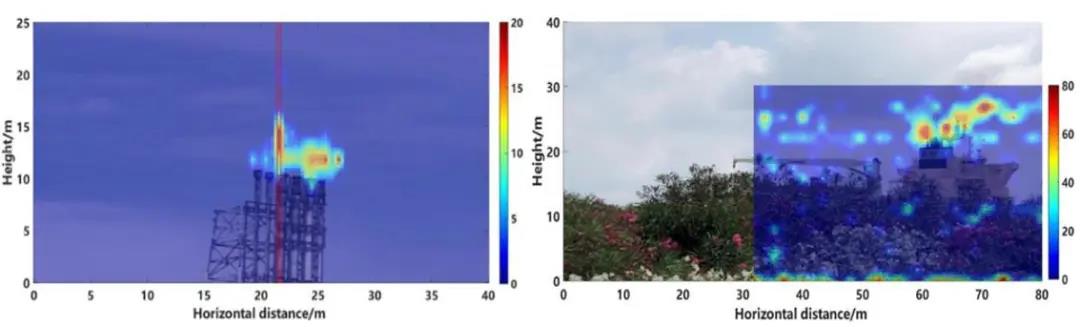

采用課題組研發的污染物二維分布成像遙測系統對重點排放源進行觀測,分別在2019年4月和6月對工業園區火炬排口、港口近海船舶排放的煙羽進行了掃描測量,獲得了火炬排口和船舶排放的NO2、SO2二維分布信息,觀測結果如圖3所示。

圖3 對工業園區火炬排口、港口近海船舶排放的煙羽觀測結果
03 后續工作展望
后續工作將進一步優化雙光路系統,提高復雜背景下的光譜探測靈敏度,優化圖形處理流程,進一步提高系統的時間和空間分辨率。
