你聽說過“鬼成像”么？如何成像？成的是物體的像，還是“鬼影”？它究竟是什么鬼？

圖片來源：覓元素

   翻開“鬼成像”的戶口本，這家伙來頭有點嚇人：乳名“量子成像”，別名“強度關聯成像”。相信很多人一聽到“量子”兩個字就怕怕，太難理解了，以至于都被一眾玄學（量子算命、量子閱讀、量子管理學……）盯上，借來忽悠咱老百姓。大家放心，咱們“鬼成像”是正經出身，是被科學界權威認證的。

   “鬼成像”已經在雷達、遙感成像、照相機、X光成像、中子成像、電子成像、冷原子成像、聲學探測以及3D打印等領域大展身手。近日，美國光學學會報道，亞毫秒內的細胞生命活動乃至病毒的運動在該技術下將可能會變得清晰可見。連在熒光顯微成像領域也要搞事情，“鬼成像”真是哪里都要刷刷存在感。

  “鬼成像”的“前世今生”

   “鬼成像”最早可以追溯到上世紀五六十年代，英國學者Hanbury Brwon 和Twiss完成的HBT干涉實驗就和它有關。該實驗不僅解決了傳統Michelson星體干涉儀等中大氣擾動難題，而且第一次揭開了量子光學的相干性的美麗面紗。

圖片來源：搜狐網

   上世紀九十年代中期，隨著“幽靈”光源——量子糾纏光源的成功制備，“鬼成像”以“量子成像”的面貌再次亮相。一對糾纏光子“分手”后，一個光子遇到物體被一個沒有空間分辨能力的探測器接收，同時另一個光子也被探測器接收到，兩個探測器結果“相遇”后就可以得到物體的照片。之所以稱之為“鬼成像”，是因為對于其中任何一個探測器都不是對物體直接成像，但兩探測器的“相遇”卻又能得到物體的照片，就像兩個不相識的畫師閉著眼在畫布上肆意涂鴉，卻合作畫出了一個人的精確肖像。這種現象讓人們覺得不可思議，感覺似乎有幽靈出沒。

   “鬼成像”的“量子成像”面具，導致部分學者認為量子糾纏是必不可少的，而另一部分學者則認為量子糾纏并非絕對需要的。大量學者就“鬼成像”的真面貌進行了大討論，一時間論說莫衷一是。2002年，美國的Bennink等人打破了爭議，首次利用非量子糾纏光源演示了“鬼成像”實驗。隨后，中科院上海光機所韓申生課題組和意大利A. Gatti等人分別從經典的統計光學和光場相干性理論出發，理論上完成了經典熱光的“鬼成像”理論分析。至此，“鬼成像”不再局限于“量子成像”，開始在各個應用領域大放異彩。

  “鬼成像”，都可以成哪些“像”？

一、X光“鬼成像”技術

   針對X光成像中相干性要求高以及透鏡研制困難的問題，“鬼成像”利用非相干光源實現了無透鏡的衍射成像，使得小型化的臺式X光衍射成像成為了可能，大大推進了X光在納米技術、生命科學和遠程探測等領域的應用。

圖源：DAVID MACK/SCIENCE SOURCE

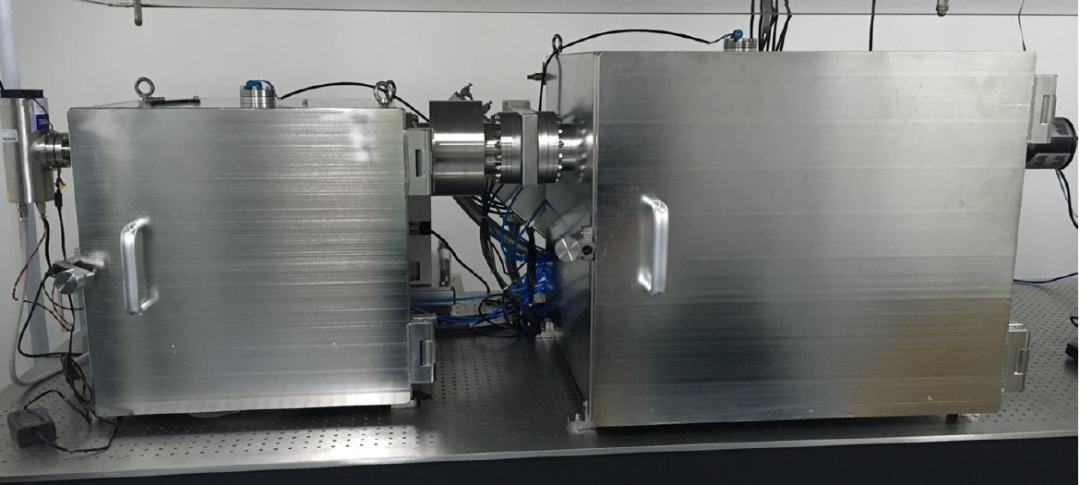

臺式化X光“鬼成像”設備（圖源：中科院上海光機所）

二、“鬼成像”雷達

   從成像的角度來看，雷達是通過接收目標的回波信號來實現成像的系統。“鬼成像”雷達通過利用目標回波信號與出射信號的關聯，獲得了目標的空間三維圖像信息。

   此外，不同于傳統的成像系統，“鬼成像”雷達利用圖像的統計性質可以在大幅度減少采樣數目、提高成像速度的同時具備超分辨能力。打個比方，傳統成像是點到點的成像，視場范圍100×100個點便需要測量10000個數據，而有效信息卻可能只有中間的30×30個點，利用“鬼成像”雷達進行測量，能有效避免無效測量，僅需遠小于10000個數據便能獲得完整信息。

   作為一種全新的光學遙感成像技術，“鬼成像”雷達既具有傳統激光雷達的遠距離探測能力，又具有閃光成像雷達的高圖像分辨率。

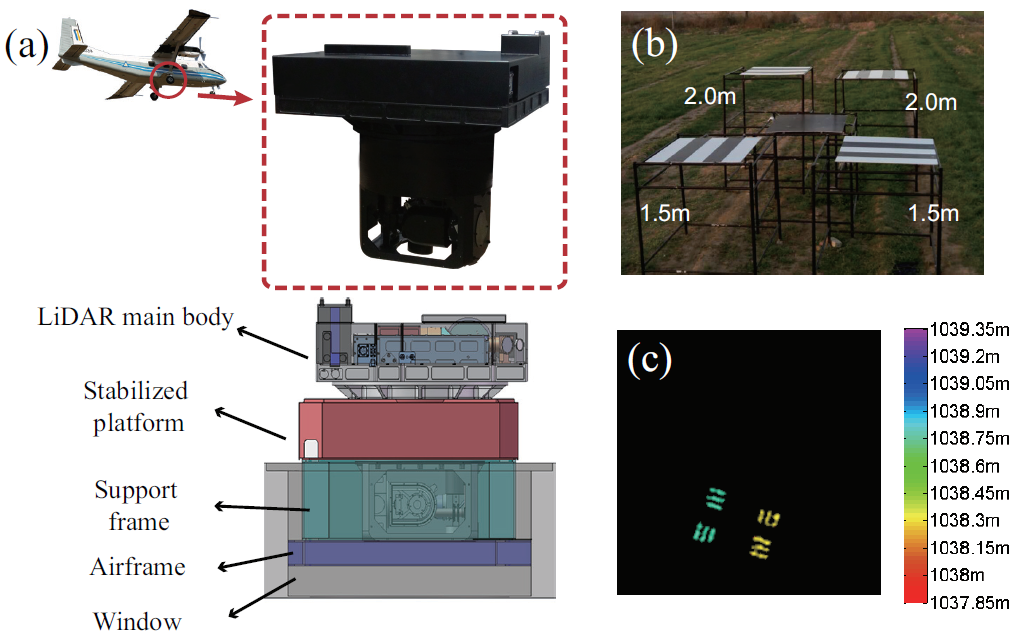

   另外，把鬼成像裝置安裝在飛機下面，對地面目標（b）進行成像，獲得的結果如圖所示，不同的顏色代表了目標的高度信息，通過將高度信息的轉換實現目標三維成像的目的。（圖源：Han S , Yu H , Shen X , et al. Applied Sciences, 2018, 8(8).）

三、“鬼成像”相機

   “鬼成像”相機除了能夠像傳統相機一樣記錄目標的空間信息，還能夠單次拍照獲取目標的光譜、偏振等光學維度的信息。這次，“鬼成像”在熒光顯微成像領域大顯身手，背后依靠的就是“鬼成像”相機技術。

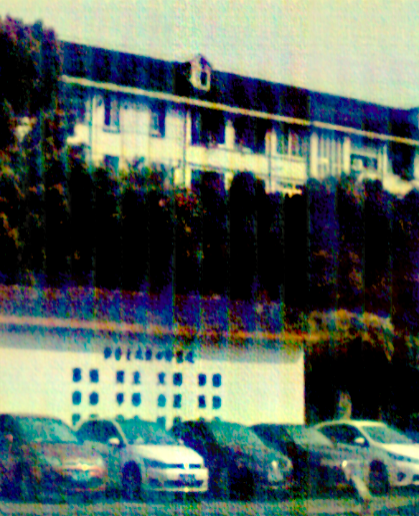

通過“鬼成像”相機拍攝的上海光機所園區照片（圖源：中科院上海光機所）

   活細胞成像對理解生命機制與運行特征具有重要意義，光學顯微鏡是進行活細胞成像的首選工具，但是其空間分辨能力受到成像鏡頭的限制，只能達到200~300納米。以受激發射耗竭顯微鏡（STED）、結構光照明顯微鏡（SIM）、光激活定位顯微技術（PALM）、隨機光學重構顯微鏡（STORM）等為代表的諾貝爾獎工作雖然打破了衍射受限的障礙，但由于存在時間分辨能力和空間分辨能力之間的制約，以及大功率照明對生物組織的損傷問題，目前的超分辨率熒光納米顯微成像技術仍難以實時觀測細胞內納米尺度快速變化的動力學過程。

圖源：百度圖庫

   為了解決上述問題，將“鬼成像”相機應用于基于單分子定位技術的超分辨顯微成像技術中，數量級地減少了重構超分辨圖像所需的采樣幀數，大大提高了成像實時性。

  “鬼成像”的未來之路

   結合最新的硬件探測技術，下一步有望實現記錄毫秒或者亞毫秒時間尺度、幾十納米空間尺度的細胞內生命活動。同時，這項超分辨成像技術有望在遙感成像、腦科學、生命科學、病毒病理、微生物等領域得到廣泛應用。世界那么大，希望“鬼成像”在新的領域繼續搞鬼，展現新的技術魅力。
