SEER的成像技術可以更快地產生更清晰的圖像

01 導讀

    近日，美國南加州大學等單位的科研人員提出了一種名為光譜編碼增強表示（Spectrally Encoded Enhanced Representations ，SEER）的技術，該技術能夠有效改善熒光高光譜圖像的可視化效果，對于組織和細胞水平上的生物研究、醫療圖像診斷具有巨大的促進作用。

圖1 SEER方法處理后的某種動物肌肉組織熒光高光譜圖像

（右側色條表示與一種顏色相關的主波長，以納米為單位）

02 研究背景

    為了探索疾病成因，往往需要探察生物體中不同成分之間復雜的相互作用機理，第一步就是要看清細胞、蛋白質等緊密交織在一起的成分。

2.1 熒光高光譜成像技術

    作為熒光標記技術和高光譜成像技術的結合體，熒光高光譜成像（fluorescence hyperspectral imaging，fHSI ）技術成為研究人員明辨生物細胞和分子的有效工具，具有以下優點：
   （1）可以區分不同顏色；

   （2）能夠標記感興趣的分子，便于持續關注；

   （3） 能獲取生物體內動態變化的彩色圖像。

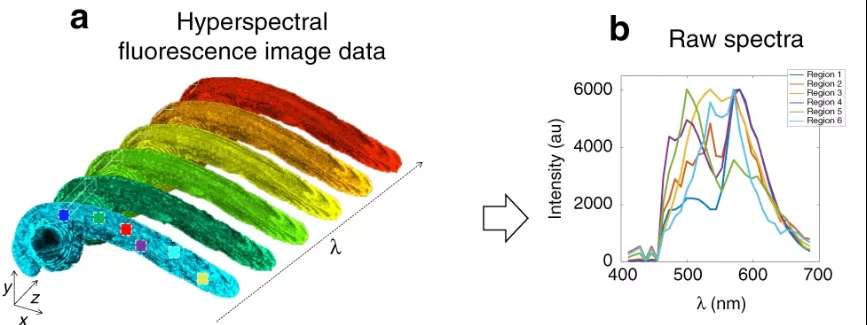

圖2 Zebrabow樣本fHSI圖像數據以及對應的原始光譜響應

2.2 fHSI技術的缺點

    由于高光譜成像技術的固有特點，fHSI技術也存在以下缺點：
   （1）該成像技術無法針對所有譜段成像；

   （2）系統復雜，圖像采集與處理時間很長；

   （3）fHSI數字圖像的生成不具備實時性。

    雖然熒光高光譜的事后分析能力相當強大，但上述缺點限制了該項技術在醫學領域的應用和發展，一個重要原因就是當科研人員在一定時間延遲后才能發現異常，此時再采取針對性的操作已經來不及。

2.3 可能的解決途徑

    為了優化實驗，在采集數據的同時或數據分析之前就對光譜數據的有效信息進行可視化處理成為一種絕佳的選擇，對于熒光高光譜視頻成像而言更是如此。這種預先可視化處理使科學家能夠評估實驗過程中的圖像采集參數，并選擇最合適的處理方法。

    然而，挑戰在于如何采取合適的方法，使得人眼能夠從普通顯示器的圖像上觀察到有用信息。光譜信息壓縮成為正確顯示圖像信息的關鍵步驟。

圖3  Zebrabow樣本fHSI圖像標準可視化方法處理結果

03 創新研究

    為了解決光譜信息壓縮問題，作者提出光譜編碼的增強表示（SEER）方法。SEER是一種基于降維思想的處理方法，利用相位矢量的數學特性，將波長空間轉換為信息豐富的彩色圖像，以在RGB顯示器上實現可視化。

    在獲取到圖2 （b）所示的原始光譜響應之后，SEER的過程主要包括下圖4所示的5個步驟，涉及到原始相位矢量生成、相位矢量降噪、參考映射選擇、對比度調整、對比模式選擇、色彩沖映射等步驟，得到如圖5所示的結果。

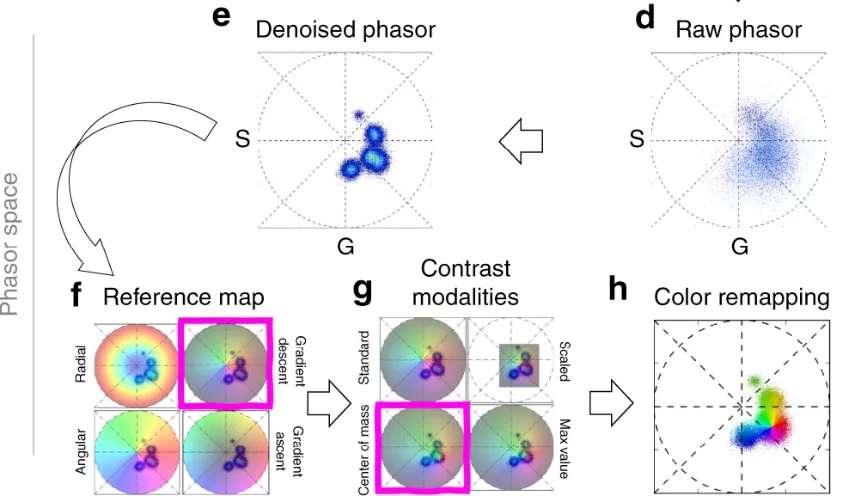

圖4  SEER過程

圖5 Zebrabow樣本fHSI圖像SEER方法處理結果

        SEER方法的優勢在于：

    （1）圖像更直觀

    （2）覆蓋全譜段

    （3）高速、高清

    （4）低內存需求

       未來，SEER技術將首先應用于醫學研究領域：研究人員將與醫生合作，將該算法用于肺部疾病的早期檢測等方面。隨著成像技術的進步，未來可以fHSI和SEER等技術也可以應用在手機上，改善消費者的生活體驗。

原文鏈接：《Nature-通訊：新型高光譜疾病成像技術，癌癥檢測更快更清晰》

 《Pre-processing visualization of hyperspectral fluorescent data with Spectrally Encoded Enhanced Representations》
