主題詞

海洋遙感，海洋激光雷達，蒙特卡洛(MC)仿真，海水光學特性，衰減系數

    海洋與地球的生態環境和氣候氣象密切相關，對人類的生產生活至關重要。被動水色遙感作為一種成熟的海洋探測手段，在全球海洋環境監測中發揮重要作用。而海洋激光雷達是一種主動遙感設備，在白天和夜晚均可探測海面以下數十米范圍內的海水光學參數，探測區域可覆蓋包括極地在內的全球海域。這些優勢使得海洋激光雷達成為構建未來全球海洋立體觀測體系的重要組成部分。

    浙江大學劉東教授團隊近期發表論文《Lidar Remote Sensing of Seawater Optical Properties: Experiment and Monte Carlo Simulation》，研制了一套用于探測海水光學特性的船載海洋激光雷達系統，并將實測數據與半解析蒙特卡羅仿真得到的數據進行綜合對比，結果十分吻合，表明所研制的激光雷達系統的可靠性。

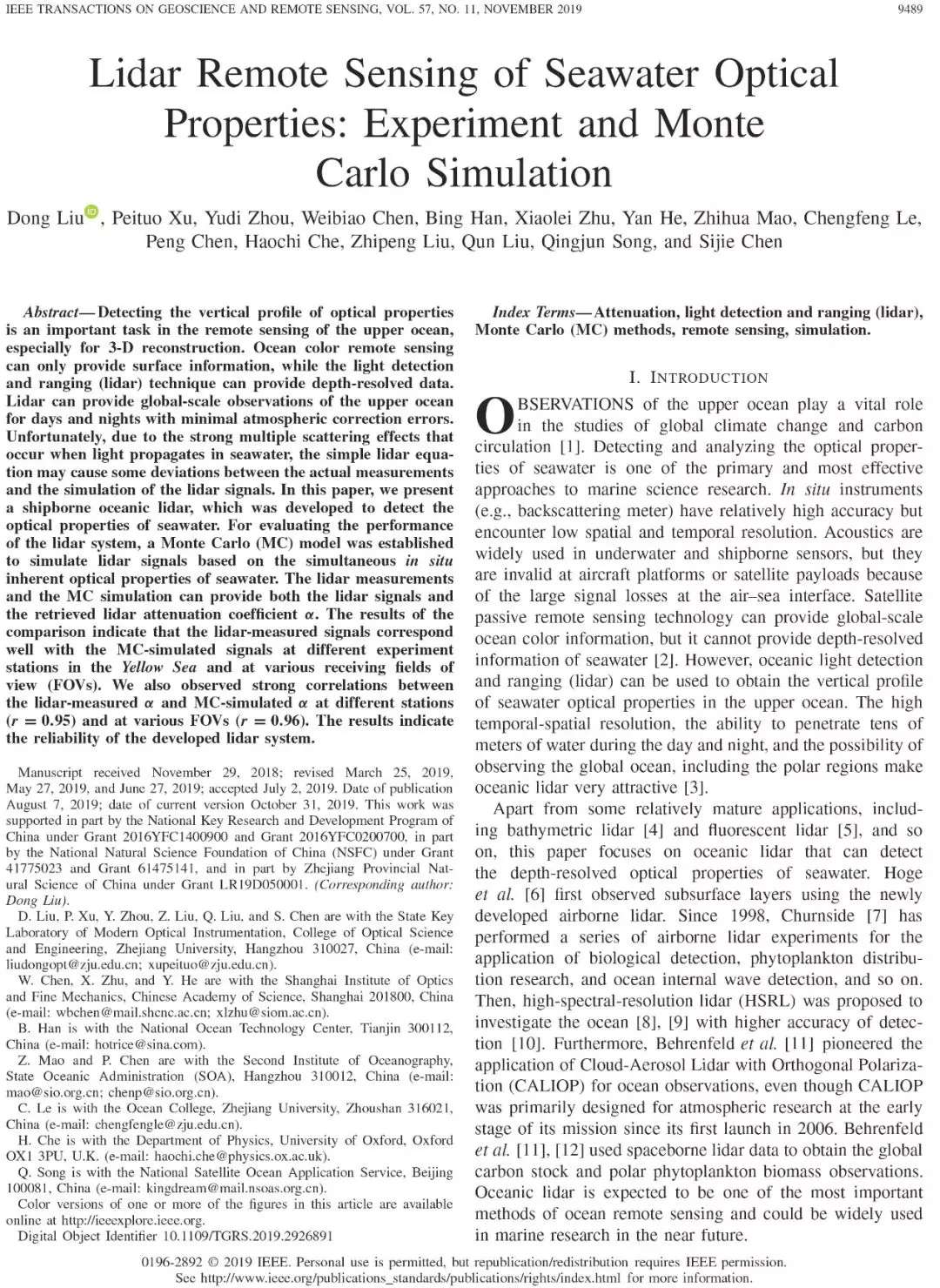

    論文標題

    Lidar Remote Sensing of Seawater Optical Properties: Experiment and Monte Carlo Simulation

    發表期刊

    IEEE Transactions on Geoscience and Remote Sensing (Volume: 57，Issue: 11，Nov.2019)

    DOI: 10.1109/TGRS.2019.2926891

    論文全文鏈接

    https://ieeexplore.ieee.org/document/8790744

    研究背景和意義

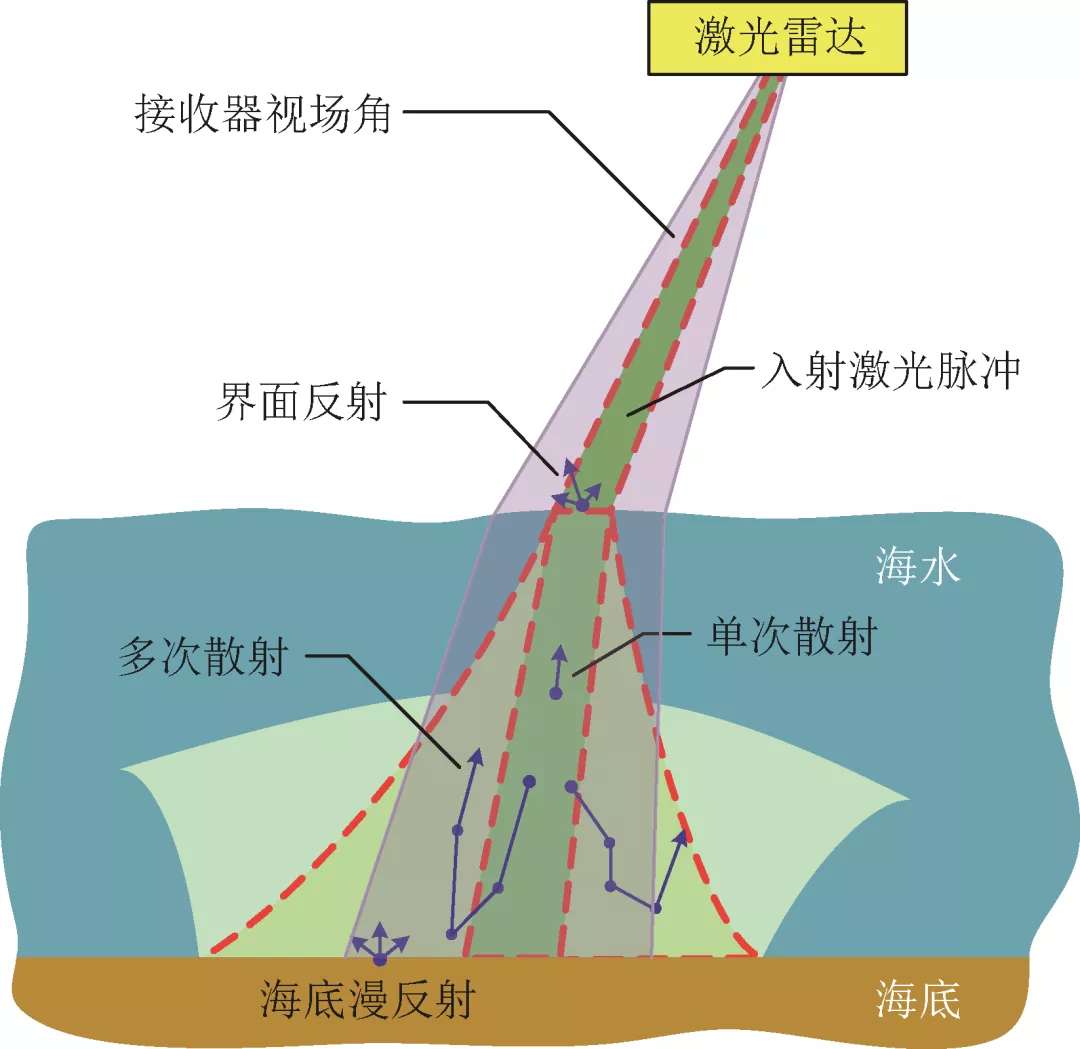

圖1  激光在海水中的多次散射

    (圖片源自“徐沛拓,劉東,周雨迪,劉群,白劍,劉志鵬,吳蘭,沈亦兵,劉崇.2020.海洋激光雷達多次散射回波信號建模與分析.遙感學報,24(2): 142-148)

    海洋激光雷達是一種主動遙感設備，在白天和夜晚均可探測海面以下數十米范圍內的海水光學參數，探測區域可覆蓋包括極地在內的全球海域，這些優勢使得海洋激光雷達正逐漸成為構建海洋立體觀測網絡的重要組成部分。然而，激光自發射到接收，在海水中經歷了吸收和散射，由于傳播過程和海水成分的復雜性，海洋激光雷達的正反演理論并不簡單，精度驗證則是海洋激光雷達的重要任務之一。

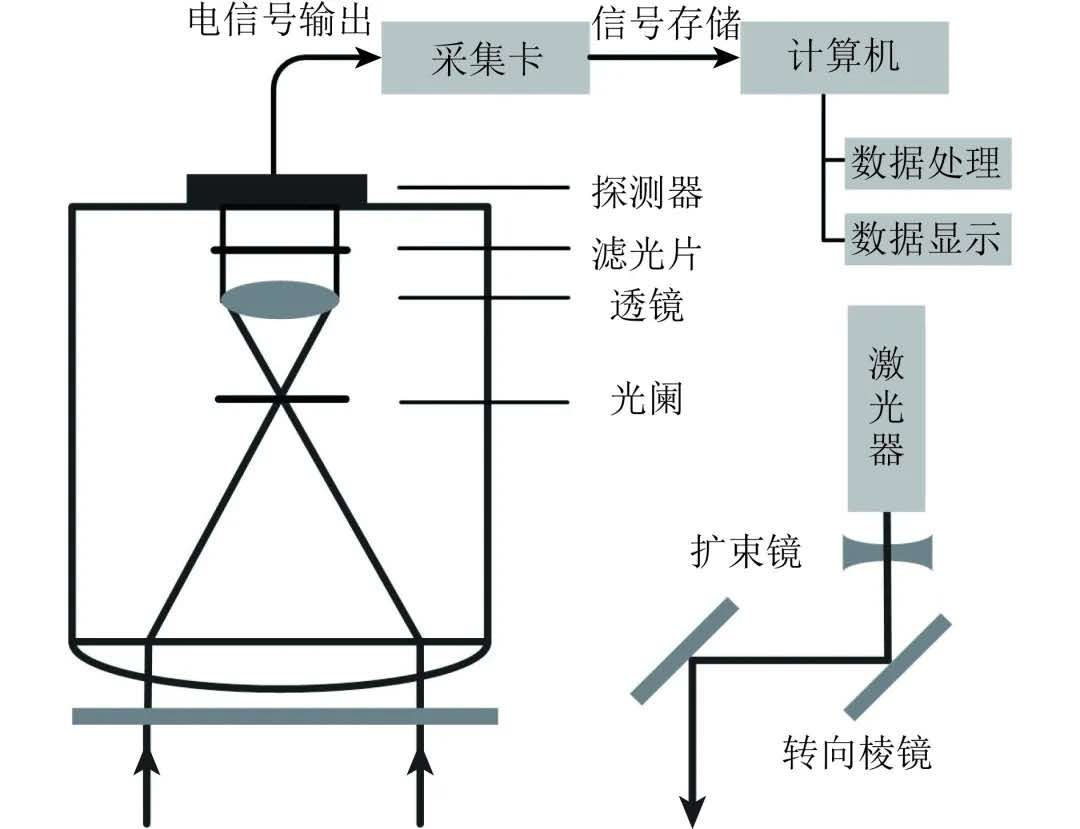

圖2  研制的海洋激光雷達系統結構示意圖

(圖片源自“劉志鵬,劉東,徐沛拓,吳蘭,周雨迪,韓冰,劉群,宋慶君,毛志華,張與鵬,崔曉宇, 陳鵬.2019. 海洋激光雷達反演水體光學參數.遙感學報, 23(5): 944-951)

    浙江大學研制了一套海洋激光雷達，于2017年8月搭乘海力號科考船在黃東海進行了海試，實驗獲得了大量的固定站點數據和走航數據。通過海洋激光雷達方程，可反演得到激光雷達衰減系數α。在固定站點觀測時，有同步進行觀測的原位儀器，包括 ac-9 吸收衰減儀、CTD溫鹽深剖面儀，以及 HS6P 后向散射測量儀，用于測量水體的固有光學參數。

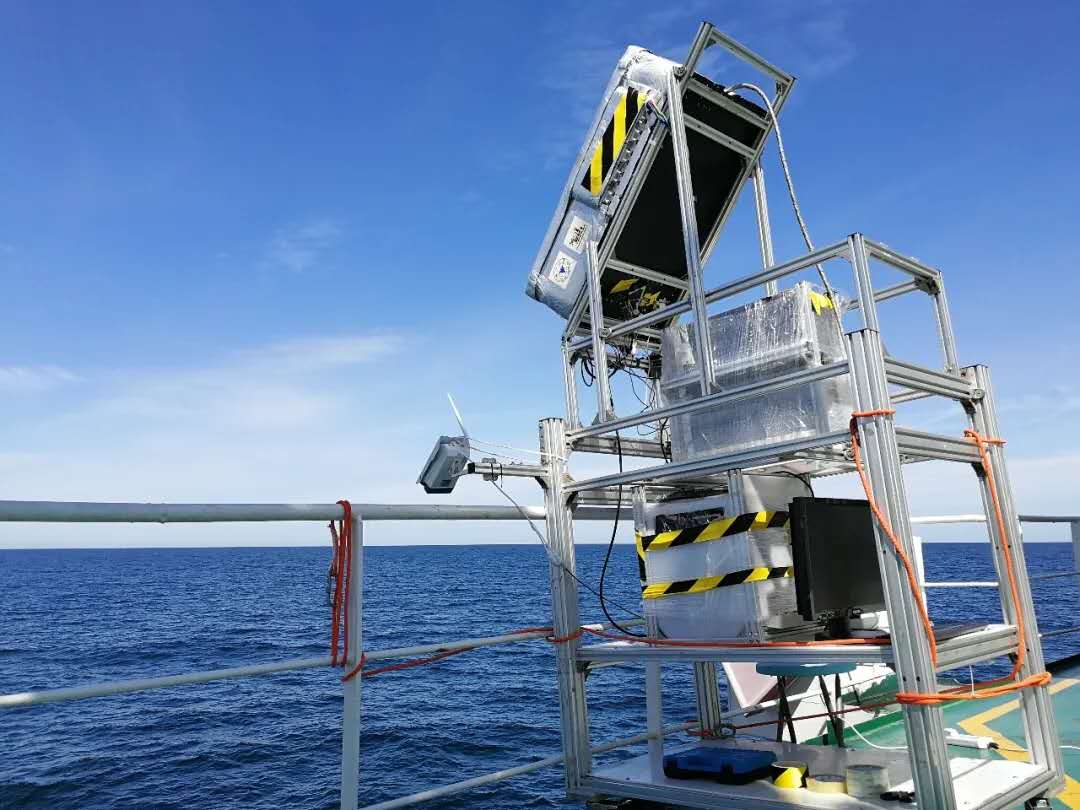

圖3 海洋激光雷達黃海實驗圖

    以概率和統計理論方法為基礎的蒙特卡洛（MC）方法常被用于模擬最接近實際的物理過程，由于在仿真過程采用了極少的假設，MC仿真可以得到高精度的激光雷達回波信號。為了提高仿真效率，半解析MC方法將仿真的光子視為一個巨大的光子包，存在一個統計期望值，使得每次散射時均有部分光子滿足接收條件參與形成激光雷達信號，大大提高了計算效率。

    研究結果

    將激光雷達儀器實測的數據與半解析MC仿真的數據進行對比，從激光雷達回波信號、激光雷達衰減系數α兩個層面進行了分析。從激光雷達衰減系數α的對比中結果中可以看到，兩者具有很好的一致性，相關系數r=0.95。在引入半解析MC仿真之前，激光在海水中的衰減往往近似采用漫射衰減系數Kd，與α的相關系數r=0.91。這表明半解析MC仿真具有很高的準確度，可在海洋激光雷達信號模擬以及實驗數據校驗中發揮重要作用。

    此外，還特別研究了不同視場角下激光雷達衰減系數α的變化，實測結果與MC仿真高度一致（r=0.96）。原位儀器數據為上述海洋激光雷達的仿真和反演提供了重要的原始數據，MC仿真能夠真實地模擬激光在海水中的傳輸過程，在各類海水情況下均有很高的仿真準確度，對比結果也表明了激光雷達系統遙感探測海水光學特性的可行性。

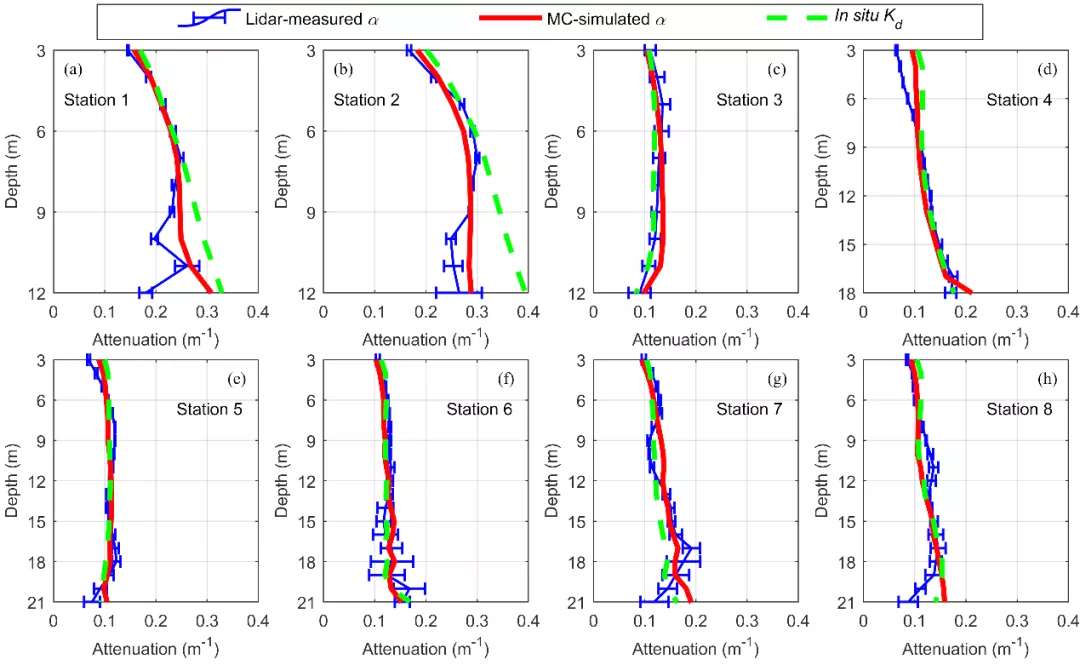

圖4 (a)-(h)對應實驗站點1-8的衰減系數（帶誤差線的藍色實線表示由激光雷達實測信號反演得到的α，紅色實線表示MC仿真信號反演得到的α，綠色虛線表示由原位儀器數據推算的漫射衰減系數Kd）

    更多信息，詳見原文

    第一作者

    劉東，浙江大學教授，研究方向為生態環境激光雷達（包括大氣、海洋及星載）、機器視覺與機器學習、光電干涉檢測等。

    E-mail：liudongopt@zju.edu.cn

    個人主頁：https://person.zju.edu.cn/liudong

    團隊介紹

    浙江大學光電檢測與遙感研究團隊包括“光電檢測”和“激光雷達”兩大研究方向。

    光電檢測研究方向，立足光電干涉精密檢測，結合機器視覺技術，大力發展基于機器學習的智能檢測技術及系統，主攻非球面/自由曲面等面形及波前高精度通用化檢測、光學元件微觀缺陷(包括表面/亞表面/體缺陷等)高精度數字化檢測等難題。

    激光雷達研究方向，以高光譜分辨率激光雷達(HSRL)為研究特色，以視場展寬邁克爾遜干涉儀(FWMI)鑒頻器為技術核心，圍繞大氣及海洋等環境探測中的顆粒物遙感開展研究，進而解決生態環境及氣候氣象等相關領域的科學問題。

原文鏈接：海洋激光雷達：助力構建未來全球海洋三維觀測體系
