摘要  大口徑望遠鏡的高分辨率成像觀測技術是一項對天文學研究和空間目標探測都非常重要的技術，其中最核心的就是自適應光學。文章簡要回顧了天文望遠鏡以及自適應光學技術的發展歷程，圍繞未來大口徑望遠鏡發展需求，詳細介紹了具有高空間分辨率特色的液晶自適應光學技術的發展歷史及其現狀。

    關鍵詞 大口徑望遠鏡，液晶，自適應光學

    天文學的歷史，就是人類探測宇宙的歷史。古代天文學的產生是由于農牧業和實際生產生活的需要。在古代，天文非常重要。中國古代有一句話叫做“觀象授時”，只有把星象的位置和它的運動規律精確地測定之后，才能把歷法做得很準，老百姓根據政權頒布的歷法指導自己的日常生活和農業生產。按照中國傳統的宇宙觀“天人合一”，一個政權要上應天時，受命于天。因此，歷代政權都非常重視天文觀測與歷法。自人類誕生以來，從未停止過對星空的探索與想象。但在望遠鏡發明之前，人們所能觀測到的星空極為有限。

    人類天文觀測的大突破與大變革起始于望遠鏡的發明和應用，距今已有400 余年歷史。望遠鏡的發明，為人類探索星空的歷史開啟了嶄新的一頁。在這400 年間，探索深空的技術不斷進步，從最開始的觀測月球到現在能發現100 多億光年外的星系，進展非常之大。天文觀測與研究的目的也已經不只是滿足生產和生活的需要，而是人類對自身及宇宙形成與發展的探索認知。因此，隨著科學探索與研究的日益深入，對天文觀測設備也提出了越來越高的要求。體現在天文望遠鏡這一核心的觀測設備上最直觀的變化就是——觀測口徑越來越大。為什么望遠鏡口徑需要越做越大？依據光學原理，望遠鏡接收到的能量E 正比于其口徑D的平方，因此其口徑是望遠鏡聚光本領的重要指標；而衍射極限角分辨能力則與口徑D成反比。所以，增大望遠鏡的口徑D還可以極大提高系統的分辨能力。因此只有用大口徑的望遠鏡，才能觀測更暗、更弱的目標，獲得高分辨率的成像能力。

    2、望遠鏡的發展簡介

    世界上最早的天文望遠鏡是著名的意大利科學家伽利略發明的。1609 年他制造出了放大倍數達到32 倍的天文望遠鏡(圖1)，并用來觀測了月球，這是人類歷史上第一次用望遠鏡觀測月球。這臺天文望遠鏡的誕生，標志著人類開始了真正的日月星空之旅。

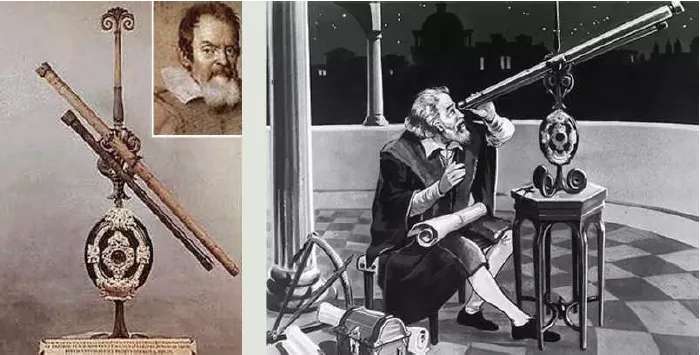

圖1 伽利略發明的望遠鏡

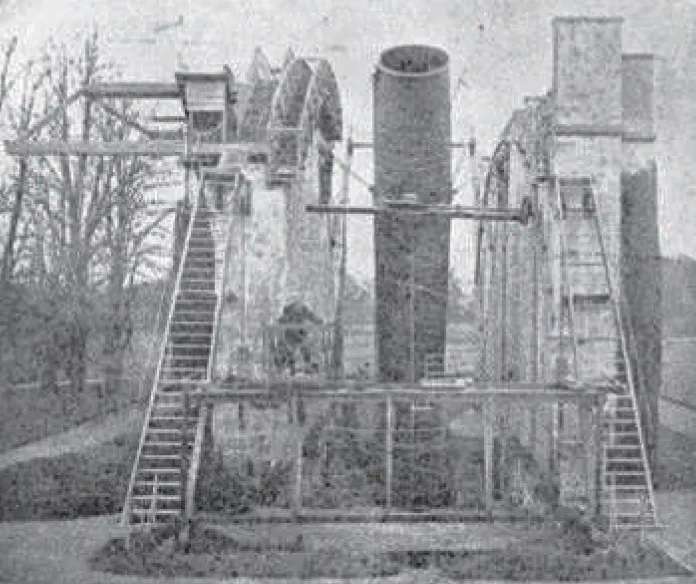

    1668 年，英國著名科學家牛頓在伽利略望遠鏡和開普勒望遠鏡的基礎上，制作出了世界上第一架反射式望遠鏡(圖2)，將折射光線的凸透鏡變成了反射光線的凹面鏡，主鏡尺寸更容易增大。1845 年，英國人羅斯伯爵威廉·帕森斯制造出了口徑72 英寸(1.8 m)的望遠鏡：“列維亞森”(圖3)。這架望遠鏡在建成后長達70 年的時間里都把持著世界第一的稱號。直到1917 年，才有更大的望遠鏡打破這個記錄。

圖2 牛頓發明的望遠鏡

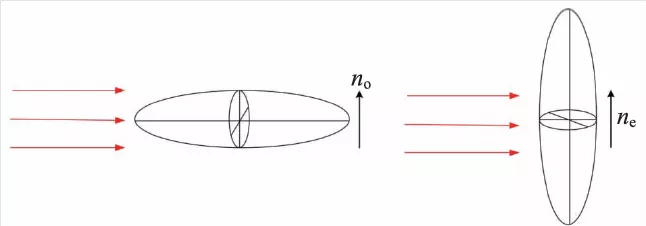

圖8 液晶折射率的電場調控特性

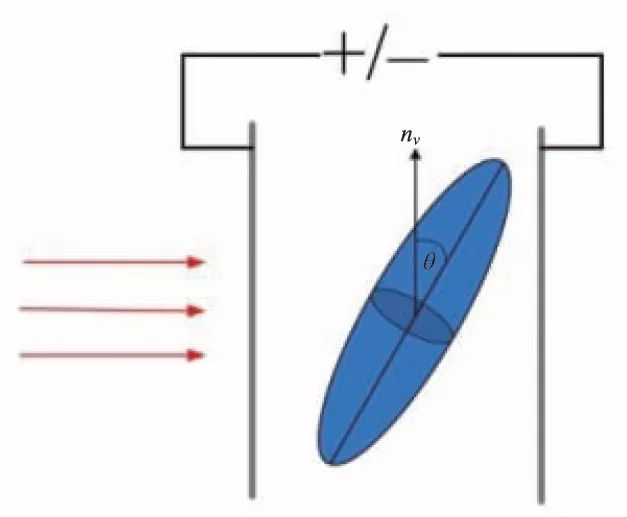

    在電場的作用下液晶分子的轉動角度可以從0°變化到90°，因此折射率就可以從n_e變化到n_o。通過控制施加到液晶層上的電場強度大小就可以實現對液晶層折射率的動態調節，最大調節幅度為液晶材料的雙軸折射率差?n=n_e－n_o。

    正是液晶材料的上述特性，使其具有用于光學波前校正的潛力。由于它是通過電控分子取向改變液晶介質層的折射率n 實現對波前的調制，因此沒有宏觀的機械運動，波前調制的精度和穩定性都更好。

    液晶波前校正器的優點可歸納如下：

    (1)空間分辨率高：由于液晶波前校正器的制備可以利用現有的液晶顯示屏生產工藝，即成熟的大規模集成電路的制造技術，很容易制備數百萬像素的校正器；

    (2)校正量大：由于液晶校正器的像素尺寸小到4—8 μm，使得它可以通過二元光學的衍射效果來產生數微米到十幾微米的大校正量；

    (3)加工周期短：利用現有的液晶屏生產工藝，且對變形精度要求不像變形鏡那么高，加工周期約1周，而變形鏡的加工周期則需要用年來計算；

    (4)體積小重量輕：便于系統的小型化、集成化和便攜化，很容易匹配各種口徑的望遠鏡；

    (5)無機械運動：其工作原理是通過電場控制液晶分子的轉動來實現波前校正，沒有宏觀的機械運動和彈性形變，因此，沒有像變形鏡等的形變不穩定性、復位精度以及老化問題；

    (6)驅動電壓低：通常驅動電壓不會超過10 V，能耗非常小。

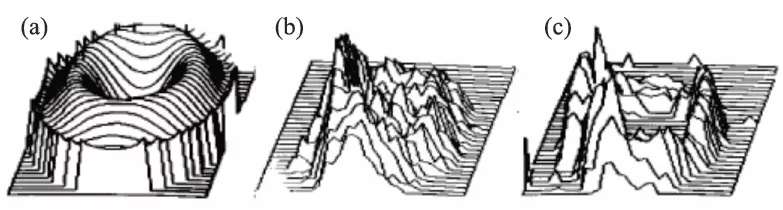

    以上優勢使得液晶波前校正器具有很好的應用前景。自20 世紀70 年代以來，國內外的很多科研機構都投入到了液晶波前校正器的研究中來。1977 年，I. N. Kompanets 指出可以利用液晶波前校正器對光束進行特定的形貌調制^[13]。1981年，S. T. Kowel 等人利用平行排列的液晶盒嘗試制作了自適應調節焦距的平凸型柱面透鏡^[14]。1984 年他們又利用兩個前后正交組合的液晶盒，產生兩個正交排列的柱面透鏡，實現了球形透鏡的聚焦效果^[15]。1986 年，A. A. Vasilev 等人制出具有16 個校正單元的液晶波前校正器，對光學波前進行了一維校正^[16]。1989 年他們又利用1296 像素的光尋址液晶校正器實現了對光束的自適應整形^[17]，如圖9 所示。整形前光斑的強度分布如圖9(b)所示，在給液晶施加圖9(a)所示的光驅動信號后，光斑的強度分布變成了圖9(c)所示的環形分布，整形效果很明顯。

    公式中γ為液晶的粘滯系數，K為液晶彈性常數，d為液晶層厚度。由此可見，d 的增加會顯著降低液晶校正器的響應速度，導致無法應對湍流的高速變化。

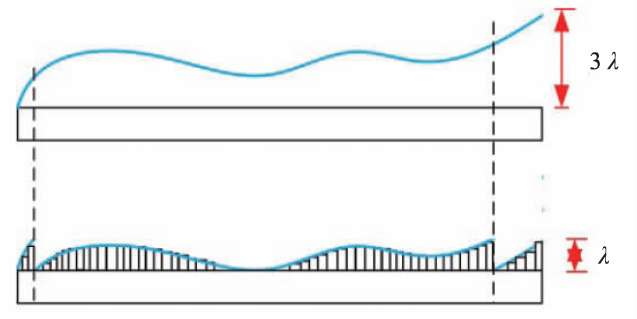

    將傳統二元光學領域的phase wrapping 技術引入到對波前的校正中，充分利用液晶器件高像素密度的優勢，可將器件的調制量要求由2—3 μm減小到只需要達到中心波長處的1 λ即可，如圖12 所示。以實際使用的0.78 μm中心波長器件為例，對于2 μm調制量需求，采用phase wrapping 技術可以使盒厚下降為原來的39%，器件的響應速度可提升6倍以上。

圖12 phase wrapping 技術示意圖

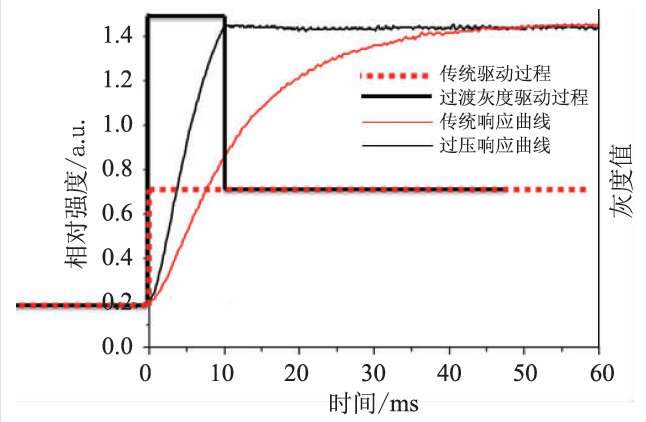

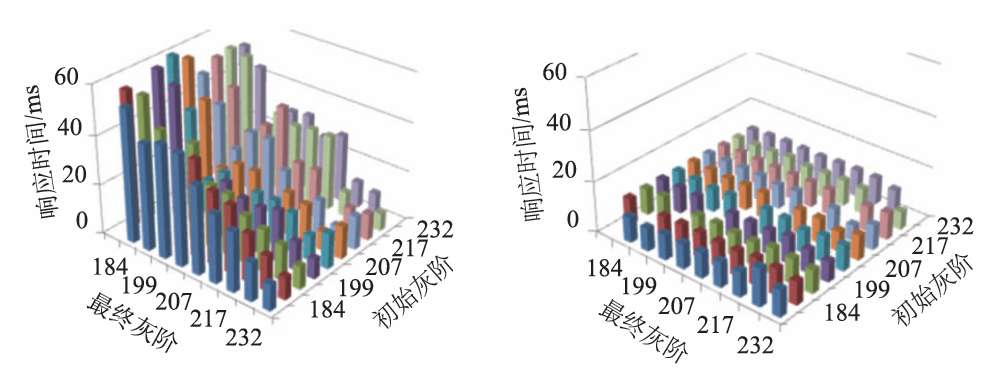

    (2)提出了過渡灰度級驅動技術和盒厚優化設計方法，解決了液晶響應拖尾問題和灰階響應一致性問題，實現了波前校正器的高速、高精度、一致化驅動，使高精度的實時波前校正成為可能。

    首先，液晶材料在電場驅動下的動態響應存在拖尾現象，因此在傳統的顯示領域均采用透過率變化10%—90%區間作為響應時間，如圖13 所示。然而對于進行波前校正的位相調制來說，這會人為的引入0.1 λ的位相誤差，導致波前校正的精度下降。

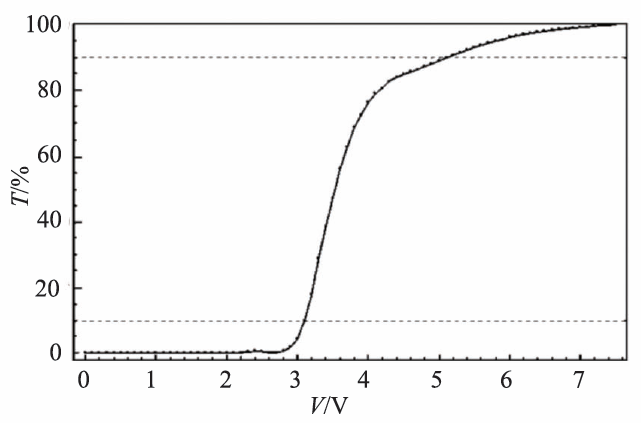

圖13 液晶在電場驅動下的透過率響應曲線

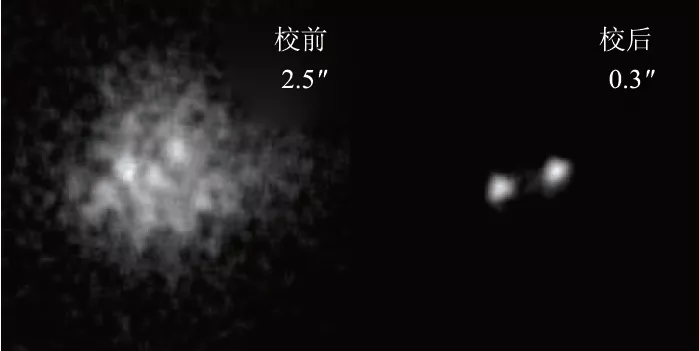

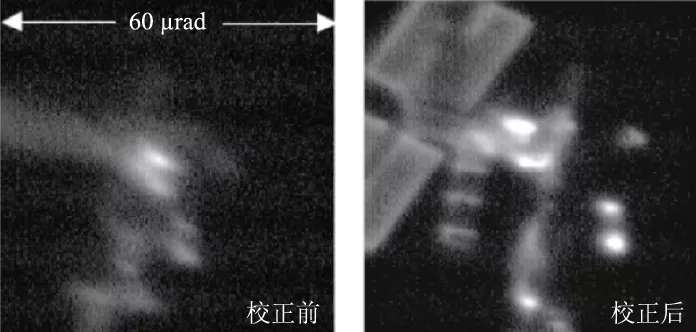

    依托上述技術進步，液晶自適應光學系統的能量利用率從5%提高到了85%，系統誤差抑制-3 dB 帶寬從5 Hz 提升到80 Hz?；谏鲜黾夹g(shù)，我們先后研制了多套與1.23 m、2 m、2.16 m口徑望遠鏡匹配的液晶自適應光學系統，并針對天文目標與人造衛星目標開展了觀測實驗。圖17為與1.23 m口徑望遠鏡匹配的液晶自適應光學系統，圖18 為利用該自適應光學系統對α Com雙星的觀測校正效果，取得了校正分辨率0.18″的觀測效果，達到了望遠鏡的衍射極限水平。

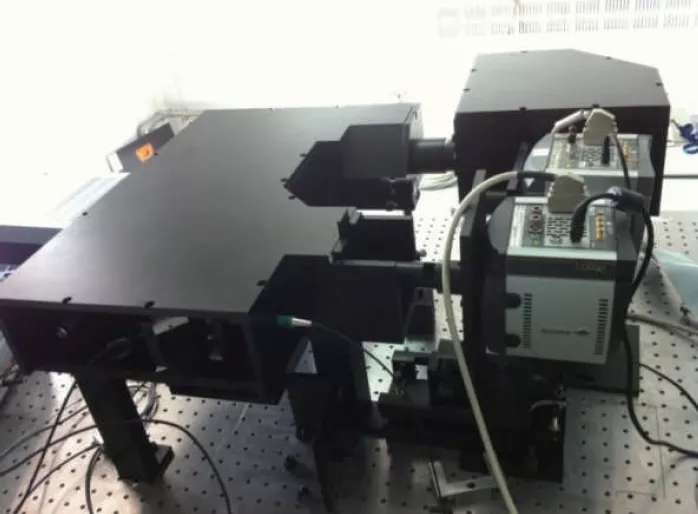

圖17 液晶自適應光學系統

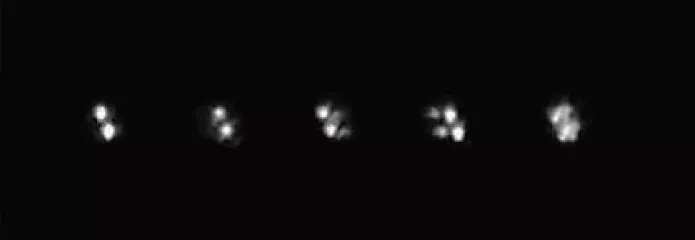

圖18 α Com雙星觀測結果

    十余年的研究，在液晶器件設計與研制、自適應光學技術等方面積累了深厚的研究基礎。形成了從材料設計與合成、器件設計與研制到系統開發與應用的全鏈條研究 布局，建成了國內一流的液晶光學器件研制技術平臺，為開展前沿技術研究奠定了堅實的基礎。

    5、總結與展望

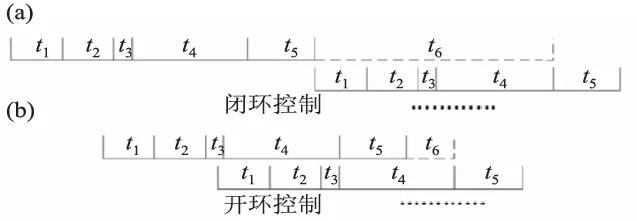

    基于液晶波前校正器的自適應光學新技術對大口徑望遠鏡的高分辨率成像觀測具有重要價值。經過近十余年的技術發展，我們系統解決了液晶波前校正器件應用中面臨的能量利用率問題及速度問題，創新性地提出了基于開環策略的液晶自適應光學校正模式，成功實現了這項技術的工程化應用。同時，該項技術還可以進一步拓展應用到包括光通信、生物醫學成像及激光光束整形等研究領域。此外，在液晶材料與器件方面取得的研究成果，也為液晶器件應用于其他光場調控領域奠定了基礎。

作者：穆全全^1，2  彭增輝^1，2 宣麗^1，2

(1 中國科學院長春光學精密機械與物理研究所)

(2 中國科學院大學材料與光電研究中心)

參考文獻

[1] MacRobert A M. Sky and Telescope，1995，89：40

[2] Newton I. Optics. in Great Books of the Western World (R. M. Hutchins，ed.)，Vol. 34，Chicago：Encyclopedia of Brittanica，1952

[3] Babcock HW. Publ. Astrron. Soc. PAC.，1953，65：229

[4] Linnik V P. Opt. Spectrosc.，1957，3：401

[5] Hardy J W，Lefebvre J E，Koliopoulos C L. J. Opt. Soc. Am.，1977，67：360

[6] Hardy J W，Lefebvre J E，Koliopoulos C L. J. Opt. Soc. Am.，1977，67：60

[7] Benedict R J，Breckinridge J B，F(xiàn)ried D. J. Opt. Soc. Am. A，1994，11：257

[8] Rousset G，F(xiàn)ontanella J C，Kern P et al. Astron. Astrophys.，1989，230：L29

[9] Rigaut F，RoussetG，Kern Pet al. Astron Astrophys.，1991，250：280.

[10] Beuzit J L，Hubin N，Gendron E et al. SPIE，1994，2201：955

[11] Bonaccini D，Prieto E，Corporon P et al. SPIE，1997，3126：589

[12] Reinitzer F. Monatsh. Chemie，1888，9：421

[13] Kompanets I N. Zarubezh. Radioelektron，1977，4：46

[14] Kowel S T，Cleverly D S. A Liquid Crystal Adaptive Lens. In Proceedings，NASA Conference on Optical Information Processing for Aerospace Applications，1981

[15] Kowel S T，Kornreich P，Nouhi A. Applied Optics，1984，23，(16)：2774.

[16] Vasil'ev A A，Naumov A F，Shmal’gauzen V I. Sov. J. Quantum Electron.，1986，16：471

[17] Vasil'ev A A，Vorontsov M A，Koryabin A V et al. Sov. J. Quantum Electron.，1989，19：395

[18] Bonaccini D，Brusa G，Esposito S et al. SPIE，1990，1334：89

[19] Bonaccini D，Brusa G，Esposito S et al. SPIE，1991，1543：133

[20] Dou R S，Giles M K. Optics Letters，1995，20：1583

[21] Restaino S R. SPIE，1994，2200：46

[22] Restaino S R，Martinez T，Andrews J R et al. SPIE，2002，4825：41

[23] Mitchell P V. Innovative adaptive optics using liquid crystal light valve. Optical Society of America，1992

[24] Love G D，F(xiàn)ender J S，Restaino S R. Opt. Phot. News，1995，6：16

[25] Love G D，Major J V，Purvis A. Optics Letters，1994，19：1170

[26] Kudryashov A V，Gonglewski J，Browne S et al. Opt. Comm.，1997，141：247

[27] Dayton D C，Browne S L，Sandven S P et al. App. Opt.，1998，37：5579

[28] Kelly T L，Love G D. App. Opt.，1999，38：1986

[29] BoldGT，Barnes TH，Gourlay J et al. Opt. Comm.，1998，148：323

[30] Gourlay J，Love G D，Birch PM et al. Opt. Comm.，1997，137：17

[31] Bonaccini D et al. SPIE，1993，2000：96

[32] Dorezyuk V A，Naumov A F，Shmalgauzen V I. Sov. Phys. Tech. Phys.，1989，34：1384

[33] KlausWet al. SPIE，1999，3635：66

[34] Dayton D，Gonglewski J，Restaino S et al. Optics Express，2002，10：1508

[35] Martin FV，Prieto PM，Artal P. J. Opt. Soc.Am.A，1998，15：2552

[36] Awwal A，Bauman B，Gavel D et al. SPIE，2003，5169：104

[37] QuanW，Wang Z，Mu G et al. Optik，2003，114：1

[38] Cho K C，Lin C H，Chen S J. SPIE，2007，6426：64261X.1

[39] Wang X，Wilson D，Muller R et al. Applied Optics，2000，39：6545

[40] Serati S，Stockley J. IEEE Aerospace Conference，2002

[41] Stockley J，Serati S. SPIE，2004，5550：32

[42] Tabiryan N V，Nersisyan S R. Applied Physics Letters，2004，84：5145

[43] Serati S，Stockley J. SPIE，2005，5894：58940K.1

[44] Cao Z，Xuan L，Hu L et al. Optics Express，2005，13：1059

[45] Ewing T K，F(xiàn)olksWR. SPIE，2005，5785：36

[46] Reicherter M，Haist T，Wagemann E U et al. Optics Letters，1999，24：608

[47] Hossack W，Theofanidou E，Crain J et al. Optics Express，2003，11：2053

[48] Quesada C L，Andilla J，Badosa E M. Applied Optics，2009，48：1084

[49] Krueger S，Wernicke G，Gruber H et al. SPIE，2001，4294：84

[50]Wernicke G，Kruger S，Gruber H et al. SPIE，2001，4596：182

[51] Ambs P，Bigue L，Hueber E. SPIE，2004，5518：92

[52] Moreno I，Marquez A，Nicolas J et al. SPIE，2004，5456：186

[53] Chigrinov V G. SPIE，2003，5003：130

[54] Scolari L，Alkeskjold T T，Riishede J et al. Optics Express，2005，13：7483

[55] Schmidt JD，GodaME，Duncan B D. SPIE，2007，6711：67110M.1

[56] Hu L，Xuan L，Cao Z et al. Optics Express，2006，14：11911

[57] HirabayashiK，Yamamoto T，Yamaguchi M.Applied Optics，1995，34：2571

[58] Lin Y H，Mahajan M，Taber D et al. SPIE，2005，5892：58920C.1

[59] 馮大增，趙煥卿，夏紹豐. 光學學報，1992，12(9)：43

[60] 楊妹清. 光機電世界，1994，11(4)：15

[61] 閻吉祥. 光學技術，1999，(2)：23

[62] 王治華，俞信.光學技術，2005，31：196

[63] 劉永軍，宣麗，胡立發等. 光學學報，2005，25：1682

[64] Hu L，Xuan L，Liu Y et al. Optics Express，2004，12：6403

[65] 劉永軍，胡立發，曹召良等. 光學學報，2006，26：527

[66] 劉永軍. 胡立發，曹召良等. 光子學報，2005，34：1799

[67] 穆全全，劉永軍，胡立發等. 物理學報，2006，55：1055

[68] 李大禹，穆全全，胡立發等. 光子學報，2007，36：1065

[69] 曹召良，穆全全，胡立發等. 光子學報，2008，37：2043

[70] Cao Z，Xuan L，Hu L et al. Opt. Comm.，2006，267：69

[71] Cao Z，Mu Q，Hu L et al. J. Opt. A: Pure Appl. Opt.，2007，9：427

[72] 曹召良，穆全全，胡立發等. 液晶與顯示，2008，23：157
