封面文章| 劉文清，陳臻懿，劉建國，謝品華，張?zhí)焓?，趙南京，司福祺，胡仁志，殷高方.

環境監測領域中光譜學技術進展[J]. 光學學報,2020,40(5):0500001

（創刊四十周年特邀綜述）

  環境的變化影響著現在和未來的世界，一直是國際科學前沿關注的熱點，環境問題的解決離不開先進的監測技術和手段。目前，環境監測技術由局部監測、地面監測開始向全方位遙測相結合的方向發展，環境監測手段向物理、化學、光學、電子等技術綜合應用的高技術領域發展。

  環境光譜技術基于光譜學原理，通過研究光與環境物質的相互作用，可大范圍快速監測環境污染物，具有非接觸測量、靈敏度高、適用范圍廣等優點，是國際上環境監測技術的主要發展方向之一。

  中國科學院安徽光學精密機械研究所（簡稱：中科院安光所）利用光學中的吸收光譜、發射光譜、光的散射以及大氣輻射傳輸?shù)确椒ǎ氏乳_展光學與環境交叉科學的創新研究。目前已形成了以差分光學吸收光譜（DOAS）技術、傅里葉變換紅外光譜（FTIR）技術、可調諧半導體激光吸收光譜（TDLAS）技術、激光雷達（LIDAR）技術、熒光光譜技術、激光誘導擊穿光譜（LIBS）技術、光腔衰蕩光譜技術（CRDS）、光散射測量技術、光聲光譜技術等為主體的環境光學監測技術體系。實現了對環境痕量成分/多要素的現場快速探測與多維度多平臺監測，已成功應用于大氣、水源及土壤等的監測。

一、大氣環境光譜技術

1. 痕量氣體

  大氣中的痕量氣體雖體積濃度?。ú坏饺f分之一），但能對全球大氣環境及生態產生重大的影響，例如溫室效應、光化學煙霧、臭氧層破壞等。

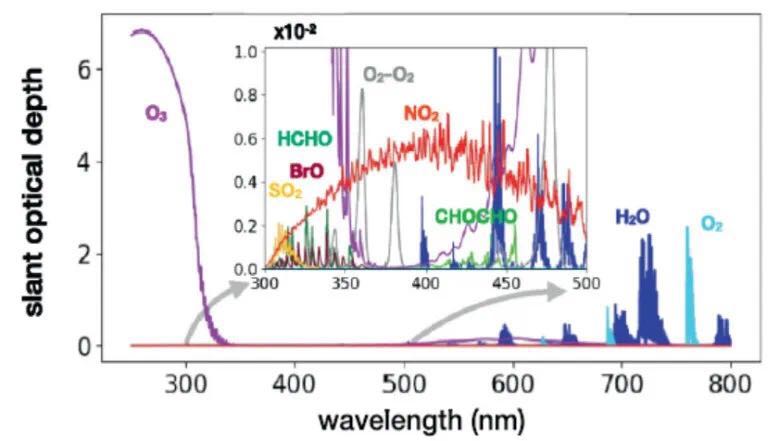

  通過建立特征因子指紋光譜數據庫和定量解析算法，獲取痕量氣體的特性，可用于空氣質量、固定和流動污染源自動監測。圖1為部分痕量氣體在紫外—可見波段的吸收光譜。

  在常規痕量氣體監測方面，主要利用各種光學技術路線：

  針對SO2、NO2、O3及THC、CH4等污染物，DOAS技術利用氣體分子的吸收特性來鑒別成分，并根據窄帶吸收強度反演出微量氣體的濃度；

  針對溫室氣體CO2，CRDS技術利用相對較窄的吸收窗口，避免其他組分干擾，實現較高精度檢測；

  針對CO，利用TDLAS技術的波長調諧特性，用單一窄帶的激光頻率掃描氣體分子的一條或者幾條氣體特征吸收線，實現CO的定性或定量分析；

  而對于揮發性有機物（VOCs），主要利用FTIR技術進行監測。大氣中大多數的微量、痕量氣體都是紅外活性氣體，在2~30 μm紅外波段范圍內具有吸收和發射紅外特征光譜的能力，使得傅里葉變換紅外光譜在VOCs監測中應用前景非常廣闊。

  中科院安光所在上海、南京、合肥、北京等地利用MAX-DOAS痕量氣體監測網進行長期監測，獲取了長三角地區NO2和HCHO時空分布特征；并在天津利用TDLAS遙測技術對工業園區危險氣體進行立體場探測，并開展了單光路甲烷氣體檢測驗證。

2.自由基

  HOx（OH、HO2）自由基是大氣中最重要的氧化劑，對HOx自由基的準確測量是研究對流層大氣氧化性的先決條件?？衫脷怏w擴張激光誘導熒光（FAGE）技術對其進行監測：

  測量OH自由基時，308 nm激光將OH自由基激發至電子激發態，探測激發態OH自由基發出的熒光來確定大氣中OH自由基的濃度；

  測量HO2自由基時，需向轉換裝置中通入一定濃度的NO將HO2自由基轉化為OH自由基，再通過OH自由基的濃度而確定HO2由基的濃度。

  2018年中科院安光所在深圳開展HOx自由基外場觀測實驗，驗證了場測量的有效性，并同步測量臭氧的光解速率，有效獲取了OH和HO2自由基濃度序列。

3.顆粒物

  顆粒物在大氣中的垂直分布不均，且高空的垂直遷移會影響近地面的污染濃度，因此垂直結構的觀測對于全面認識大氣污染必不可少。米散射激光雷達系統利用氣溶膠的后向米散射回波信號來探測氣溶膠光學特性如后向散射系數/消光系數的時空分布，可實現對顆粒物的垂直分布探測。

  中科院安光所利用地基激光雷達、MAX-DOAS觀測網和衛星遙感構成天地空一體化立體綜合觀測系統，在北京等區域分析了顆粒物在大氣污染發生-演變-消散全過程中的時空演變。

二、水環境光譜技術

  水體中多數有機污染物屬于含熒光團的大分子有機物，在適當波長的激發光作用下會發射特征熒光光譜，據此可以利用LIBS技術實現對大面積水域的有機物污染狀況的遙測。

  遙測系統外場測量時，不論是特征熒光波段接收的光信號還是拉曼散射光波段接收的光信號中都包含有環境光信號，由于環境光信號的隨機變化特性，嚴重影響了拉曼信號和熒光信號，通常采用軟硬件結合的方式，即光電倍增管雙脈沖門控高壓控制技術，消除環境背景光對測量的影響。

  我國于2017年研發的首臺基于石墨自動富集和等離子體空間約束技術的水體重金屬在線監測系統，對典型重金屬（Cd, Cr, Cu, Ni, Pb, Zn）的檢測限已達到幾個μg/L；2019年中科院安光所利用自行研制的海洋生物要素在線監測儀，成功獲取了藻類群落結構、葉綠素濃度等數據以及典型海域生物要素分布特征。

三、土壤光譜監測技術

  對于土壤有機污染物，也可利用LIBS技術進行監測。該技術無需化學試劑及復雜的樣品預處理，可同時測量多種元素。

  原理是激光脈沖經反射鏡轉折、透鏡組準直后經透鏡聚焦，作用在土壤樣品的表面，在樣品表面產生等離子體，等離子體輻射出能夠代表樣品元素組成的譜線，傳輸至光譜儀進行分光，并由光譜儀內部的感光元件完成光譜的檢測。光譜儀將光信號轉化成電信號，數據處理系統可以根據特征譜線的強度與元素濃度之間的定量關系反演得到樣品中重金屬元素的濃度。

  目前中科院安光所已建立了土壤中常見石油烴類污染物的特征熒光譜線庫，通過提取一種石油烴污染物的多個特征峰，建立土壤中石油烴類污染物與其多波長熒光強度的多元線性定量模型，可實現熒光特征準確提取。

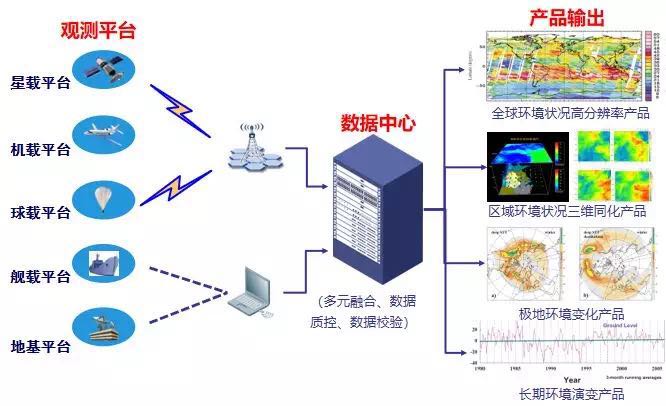

  在實際運用中，通常將環境光譜和遙感技術結合應用，如地基遙感監測技術、機載遙感監測技術及星載遙感監測技術大氣環境光譜監測技術。通過對系統性、區域性和復合性污染研究和多元信息融合，可以實現在線監測環境復合污染物、三維立體和流動在線監測，為構建天、空、地一體化環境復合污染物觀測、研究、示范平臺奠定技術基礎，見圖2。

  隨著光學、電子、信息、生物等相關領域的技術進步，環境光譜技術正向以下幾個方向發展：

  （1）高精度高靈敏。在大氣復合污染形成過程監測中，需進一步提高檢測精度和靈敏度，使光學監測技術應用于光化學反應機理研究、工業過程控制、生產安全監控。

  （2）多組分多平臺。隨著工業迅速發展，需要監測的污染物種類快速增加、組分更加復雜，亟需發展大氣自由基、全組分有機物、重金屬、生物氣溶膠、水體細菌和其它有機污染物的檢測等。

  （3）智能化網絡化。發展多平臺、智能化、網絡化，且具有特異選擇性的環境監測儀器，實時獲取環境多要素監測數據，構建智能管理決策平臺，使環境管理向精細化、精準化轉變，實現主動預見、大數據科學決策。

課題組介紹

  中國科學院安徽光學精密機械研究所劉文清院士科研團隊四十多年來，針對國家環境保護科技要求，開展光學與環境交叉科學的創新研究，建成了從紫外、可見到紅外全光譜波段，從地基、機載到星載多平臺的大氣環境綜合立體監測技術系統并進行應用；發展了系列高靈敏環境監測新方法、新技術，著力解決我國大氣污染、水體污染、土壤污染監測的新一代多功能儀器產業化過程中關鍵工程技術和技術系統問題，為國家環境監測提供先進技術保證，是國家環境科技創新體系的重要組成部分。

  科研團隊主持承擔的科研項目有國家科技重大專項、國家重點研發計劃、國家科技支撐計劃、國家重大科學儀器設備開發專項、國家自然科學基金（重點、面上）、中科院重點部署項目等多項國家級和省部級項目，先后獲得國家科學技術進步二等獎4項，省部級科學技術一等獎6項。
