現代光學顯微技術發展迅速，超分辨光學顯微成像技術分辨率已達到了納米級別，為生物醫學等領域的發展提供了強有力的工具。但是對于微觀尺度的研究來說，除了“看得清”，還需要“摸得著”，而光鑷就是那只“摸得著”微觀粒子的“手”。迄今為止，與光鑷技術相關的工作已獲得三次諾貝爾物理獎：1997年激光原子冷卻技術、2001年玻色愛因斯坦凝聚以及2018年光鑷技術。

  一束平行激光被顯微物鏡聚焦后會得到一個微米尺度的光斑。物鏡數值孔徑越大，聚焦的光斑越小（可以達到幾百納米），其電場強度梯度越大。對于電介質微粒來說，強聚焦光斑就是一個三維光學勢阱，微粒會被束縛在其勢能最低處。若微粒偏離勢能最低點，就會受到指向勢能最低點的恢復力的作用。由激光束強聚焦形成的光斑對于電介質微粒來說就像是一個“陷阱”，粒子被捕獲在其中，如果移動聚焦光斑，微粒就會跟著光斑移動。這樣一個強聚焦光斑可以對微粒實施捕獲、移動和旋轉等微操控，就像一把“鑷子”，因而被稱為光鑷(Optical Tweezers)。

2 光鑷技術的誕生

  太陽光孕育了地球上的生命，是地球活動的能量來源。除了能量特性，光還具有動量（即力）的特性。早在17世紀初，德國天文學家Kepler就提出了光壓的概念來解釋彗星尾巴背離太陽的現象。到了1901年，俄國物理學家Lebedev等人首次在實驗上證明了光壓的存在。但是，光的力學特性應用直到激光發明后才得到實質的發展。1970年，美國Bell實驗室的Ashkin等人首次在實驗上利用相向傳播的兩束高斯光束捕獲住了在水中的二氧化硅微球，證明了激光對微粒的散射力。1986年，Ashkin等人利用經高數值孔徑聚焦的單束激光實現了對電介質微球的三維捕獲，標志著光鑷技術的誕生。

3 光鑷技術的應用價值

  光鑷的發明為人類研究微觀尺度里的相互作用、深入理解微觀世界提供了強有力的工具。光鑷就是微觀世界中的“鑷子”，它可以夾持住微粒并控制微粒移動與旋轉。光鑷又是不一般的“鑷子”，由于其利用光去操控微粒，具有無機械接觸和低損傷的特點，而且只要選擇合適的低吸收波長，特別是近紅外波段，光鑷對生物組織的熱損傷幾乎可以忽略不計，因此光鑷技術非常適合生命科學領域的研究。

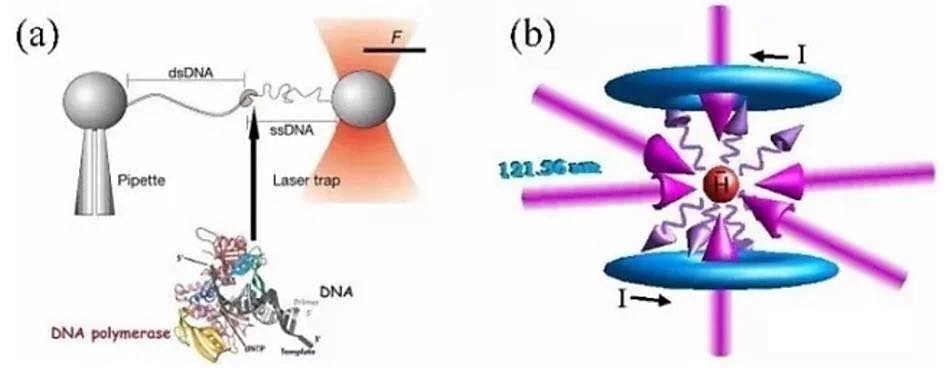

  光鑷技術自發明以來廣泛用于生命科學、膠體物理、化學等研究領域，包括大分子或單細胞的力學特性研究、DNA與蛋白質分子的相互作用（圖1(a)）、膠體粒子之間的相互作用、晶體的結晶過程控制等。光鑷技術在原子物理學領域也有廣泛的應用，其代表就是利用激光來捕獲和冷卻原子（圖1(b)）。

01 為什么研究全息光鑷？

單光鑷技術一次只能捕獲和操控一個微粒，這限制了其應用范圍，人們希望能同時控制多個微粒。利用振鏡快速掃描或者多光束耦合可以產生多個光阱，但是這樣產生的光阱數有限，缺乏靈活性，而且系統復雜。近年來，全息光鑷(Holographic Optical Tweezers，HOT)技術備受關注。它利用空間光調制器(Spatial Light Modulator，SLM)等衍射元件調制入射光波前，在物鏡焦區得到預期的光場以對微粒進行捕獲與操控。

與傳統光鑷技術相比較，全息光鑷技術不僅可以產生任意排列分布的點光阱大陣列來同時捕獲多個微粒，而且可通過計算機編程獨立控制其中的每一個光阱，實現復雜的動態操控。此外，全息光鑷技術通過調制入射光波前可以產生具有特殊模式的光阱，如拉蓋爾高斯光束、貝塞爾光束和艾里光束等。

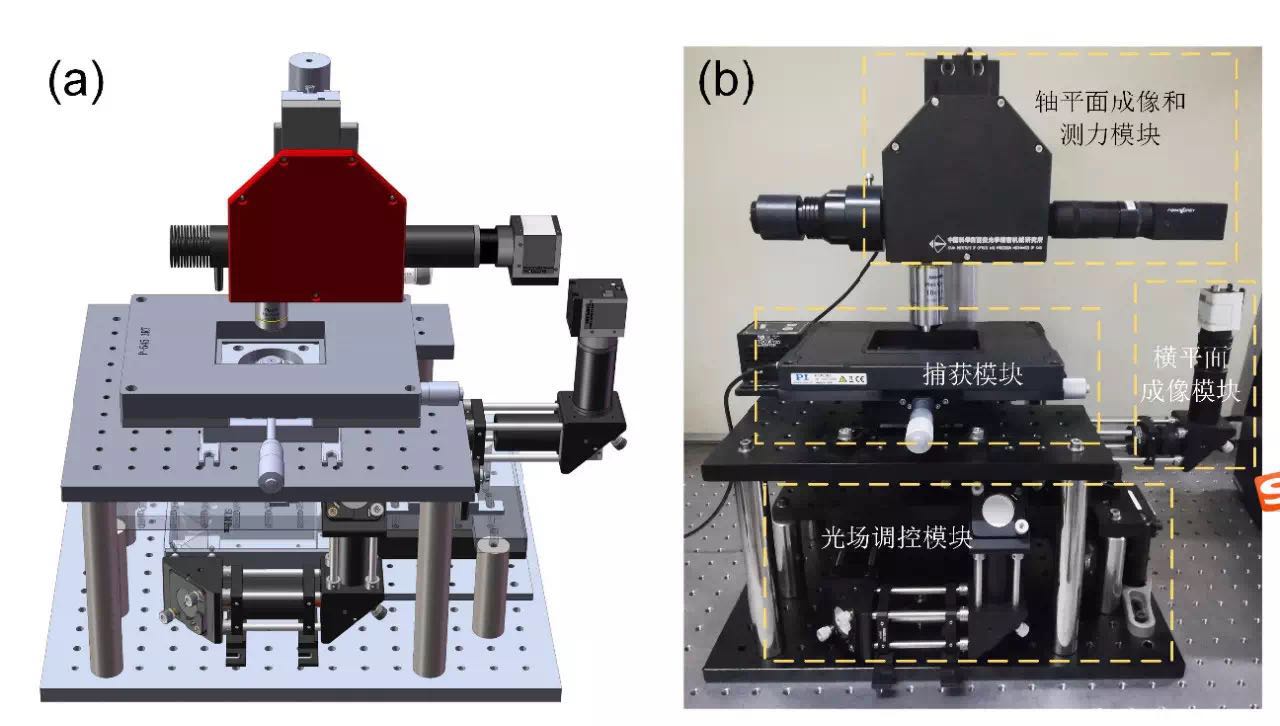

目前市場上已經開始出現商品化的全息光鑷操作平臺，但大多價格昂貴、功能固定、不便改進。而一般實驗室搭建的全息光鑷系統又大多存在著系統設計冗余、光路松散、占用空間大和系統穩定性差的缺點。研究團隊設計了一套緊湊的全息光鑷系統，如圖2所示，系統所占空間只有約為45 cm × 45 cm × 40 cm。模塊化的設計使得系統穩定性高，兼容性好，可以很好地與熒光顯微成像等技術結合，例如與軸平面成像技術相結合可以實現軸平面全息光鑷操作與成像。

02 全息光鑷的特點

• 多光阱同時捕獲

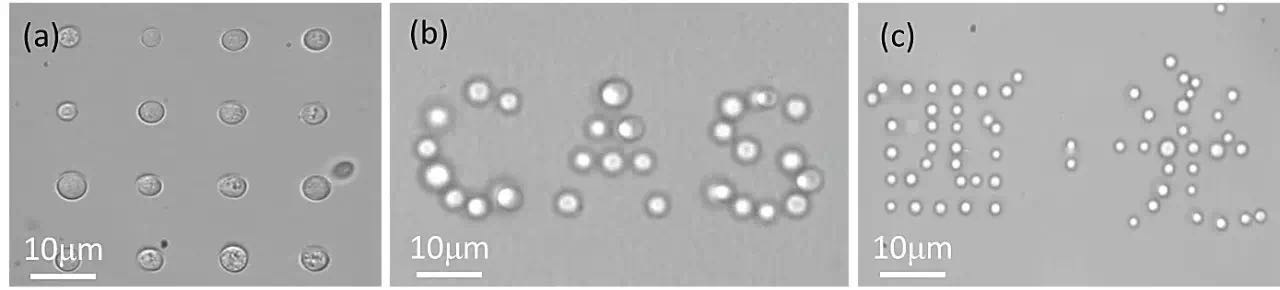

通過給空間光調制器加載特定的計算全息圖可以調制入射光波前，然后把單束入射光分成多束出射光，從而在物鏡焦區產生任意排布的點光阱大陣列。圖3所示是利用點光阱大陣列來捕獲和排列多個酵母菌細胞的實驗結果。

• 多光阱動態微操控

全息光鑷可以獨立控制每一個光阱的運動，進而控制微粒移動，實現復雜的多微粒同時動態操控。把提前計算好的CGH圖像序列加載到SLM，然后按照一定幀率刷新CGH就可以實現微粒的動態操控，下方視頻演示了同時操控8個二氧化硅微球分別做簡諧運動和圓周運動。

• 特殊模式光束微操縱

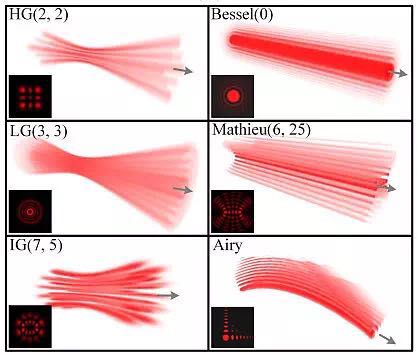

利用SLM可以調制產生拉蓋爾-高斯光束、貝塞爾光束和艾里光束等特殊模式光束。特殊模式光束由于具有比較特殊的相位分布及傳播特性，因此在光鑷技術中應用廣泛，例如利用LG光束旋轉微粒研究軌道角動量的傳遞，利用貝塞爾光束和艾里光束輸運微粒來實現微粒的分選等。圖4左給出了幾種特殊模式光束傳播的光強分布示意圖，左下角插圖是光束的橫截面強度分布，不同拓撲荷數LG光束驅動微粒做軌道運動實驗由視頻演示。

03 全息光鑷軸平面光學操控和成像

全息光鑷在焦平面區域的光學捕獲和操控已經取得了豐碩的成果，但在軸平面內的光學捕獲和觀測技術仍然是一個難題。其主要原因是光學捕獲和成像通常共用一個高數值孔徑的物鏡，很短的工作距離限制了軸向觀測深度。

研究團隊提出了一種基于全息光鑷的軸平面光學捕獲與成像技術。通過采用特殊設計的樣品池和微結構棱鏡，將軸平面內信息映射到橫向平面觀測，突破了傳統光學捕獲觀測技術中操作和觀測范圍局限于焦平面的限制。提出特殊光場的虛擬源精確描述方法和基于軸平面傅里葉變換的軸平面GS算法，可以準確、快速地描述多種特殊光場，在產生特殊光場時，全息圖的計算速度比傳統方法可提高幾十倍，高效地實現了特殊光場對粒子的軸平面光學捕獲?；诖思夹g(shù)，團隊首次實現了軸平面全息光鑷，可對多目標粒子在三維空間進行任意操控，對特殊光場與粒子相互作用動力學過程進行實時觀測。實驗展示了貝塞爾光束、艾里光束、蛇形光束等特殊光場對粒子的光學輸運過程。軸平面光學捕獲和成像技術極大地提升了光學捕獲在三維空間操控粒子的能力，在研究特殊光場與粒子相互作用方面具有巨大的潛力。

中國科學院西安光學精密機械研究所姚保利團隊自2004年起，在光學微操控和特殊光場與微粒相互作用方面開展了長期的理論和實驗研究工作。近年來對全息光鑷技術及特殊光場捕獲微粒進行了深入的研究。理論預言了徑向偏振光束可以改善粒子的軸向捕捉效率；提出采用復源點球面波矢量勢描述徑向和角向偏振光束的新方法；理論發現緊聚焦柱矢量光場中存在橫向?qū)W自旋角動量；利用4Pi聚焦系統實現了復雜管狀拓撲結構光場。研究成果先后在RPP、PRL、OL、PRA、OE、JOSAB等國際學術刊物上發表論文30余篇，得到了國外同行專家的認可和積極的評價。該團隊期待與國內更多科研單位開展合作研究，將光學微操控技術與蓬勃發展的生命科學等領域相結合，共同促進相關領域的發展。

相關參考文獻：

1.YanshengLiang#, Shaohui Yan#, Zhaojun Wang, Runze Li, Yanan Cai,Minru He, Baoli Yao*, andMing Lei*. Simultaneous optical trapping and imaging in the axialplane: a review of current progress. Reportson Progress in Physics, 2020, 83: 032401

2.TongPeng, Runze Li, Sha An, Xianghua Yu, MeiLing Zhou, Chen Bai, Yansheng Liang,Ming Lei, Chunmin Zhang, Baoli Yao*,and Peng Zhang*. Real-time Optical Manipulation of Particles through TurbidMedia. Optics Express, 2019, 27(4):4858

3.ManmanLi, Shaohui Yan, Yansheng Liang, Peng Zhang, and Baoli Yao*, “Transverse spinning of particles in highly focusedvector vortex beams,” Physical Review A,2017, 95(5): 053802

4.梁言生，姚保利*，雷銘，嚴紹輝，于湘華，李曼曼. 基于空間光場調控技術的光學微操控. 光學學報，2016, 36(10): 1026003

5.ShaohuiYan, and Baoli Yao*. Radiationforces of highly focused radially polarized beam on spherical particles. Physical Review A, 2007, 76(5): 053836
