圖片來源 iStock/yuyanga

撰文 | J.Z.

    近期，兩位NIST的學者，Tara Fortier和 Esther Baumann在Nature旗下的《Communications Physics》對光學頻率梳技術的原理，技術實現，應用和未來發展趨勢進行了全面討論。

01 歷史背景

  光學頻率梳的產生于人們對更加準確的時間基準和在此基礎上的高精密測量技術的追求。國際標準時間單位定義基于微波銫原子鐘。其定義銫原子兩個超精細能級間躍遷輻射9192631770次震蕩所持續的時間為1秒。相比于微波原子鐘，原子內對應于光學頻率的躍遷可以作為比微波原子鐘精度高出100倍的時間基準。

  由于光波段和微波段巨大的頻率差，傳統方法需要大量多級振蕩器鏈接起光波段頻率與銫原子鐘來實現光波段精密測量?；阪i模激光器的光學頻率梳的出現使得僅使用單一系統既可快速簡易的搭建起光學頻率波段和微波頻率波段之間的轉換，使得微波時序信號得以直接從光學原子鐘獲取。

由于其產生過程涉及到非線性光學效應，光學頻率梳可以進一步擴展到其他不同波段，其光譜覆蓋范圍可以從近紅外波段一直到極紫外波段。因而光學頻率梳的應用擴展到了許多不同的領域，諸如阿秒脈沖的產生，基于分子特征譜的氣體探測，精密測距，分子光譜校正，以及光通信和精密測距。

02 光學頻率梳基本原理

  光學頻率梳可簡單理解為頻率和相位穩定的鎖模激光器。鎖模激光器產生周期性的激光脈沖串。時間域內的周期性的激光脈沖序列轉換到頻率空間里，則可表示為包含了等間隔頻率的光譜。該光譜的整體強度由激光秒沖的包絡調節。因而在頻率域其類似一把光學尺子，最小刻度等于鎖模激光的重復頻率f_rep（周期的倒數。尺子起點與零頻之間有一定的差值f₀ 。這個差值由激光脈沖的載波和包絡之間的相對相位來直接決定。因而，簡單的描述光學頻率可將其第N個頻率V_N表示為重復頻率f_rep和f₀之和：

  實際的鎖模激光器的參數由于外界噪音干擾和激光本身功率不穩定等諸多因素是時刻在變化的。通過對激光腔長和內部介質的色散負反饋調節可以穩定住frep和f0從而得到穩定的光學頻率梳。其中對frep的測量相對容易可以直接通過光電器件完成，而f0的直接測量一直到光纖技術發展到足以通過超連續過程將光譜展寬一個倍頻才得以實現。

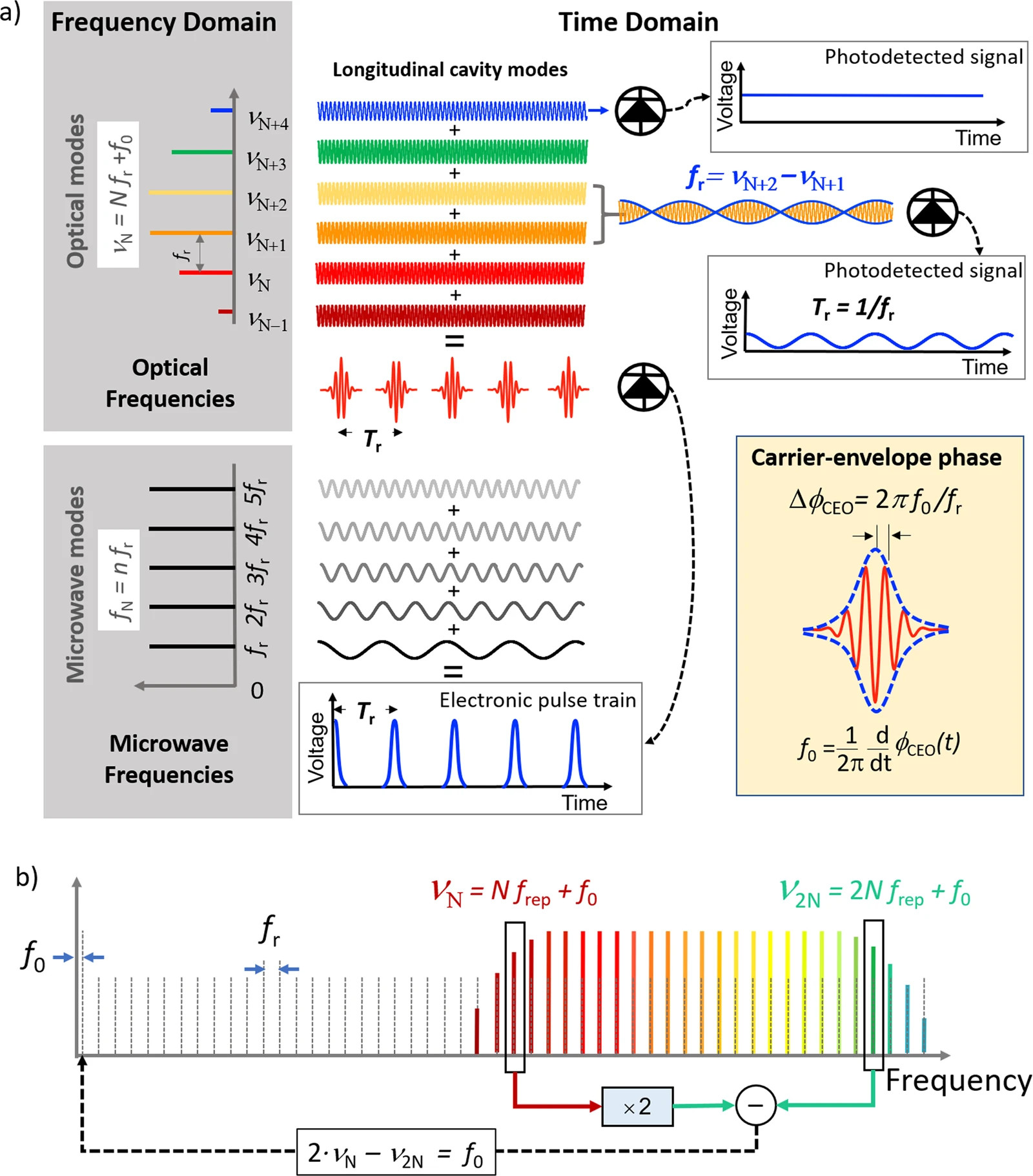

圖1 光學頻率梳的基本原理

  光學頻率梳光源的實現主要有兩大類：一是基于鎖模激光器實現的光學頻率梳；二是基于微諧振腔和半導體激光器技術等實現的小型化和芯片級光學頻率梳。

3.1 基于鎖模激光器的光學頻率梳

  常規的通過穩頻鎖模激光得到的光學頻率梳根據其所用的增益介質不同，主要分為基于晶體的固態系統光學頻率梳和基于光纖的光學頻率梳兩類。這兩類常規系統可以覆蓋的波長范圍從400納米到4微米。其中商業化最為成功的光學頻率梳是基于摻鉺光纖系統的光學頻率梳。對于其他極端波段的光學頻率梳，例如從中紅外波段到太赫茲波段，一般通過基于非線性光學過程的光學參量振蕩器或者差頻法去實現，這類方法產生的光學頻率梳可達到27微米波長。而對于波長短于400nm的極紫外波段，光學頻率梳的產生主要是通過腔增強的激光脈沖與惰性氣體作用產生高次諧波，這里技術可以將光學頻率梳延伸至11納米。未來基于鎖模激光器的光學頻率梳的發展主要集中于實現高性能的同時 降低系統的尺寸重量和功率。

3.2 小型化和芯片級光學頻率梳

  基于半導體激光器的光學頻率梳代表性的系統是通過量子級聯激光器和鎖模的垂直腔半導體激光器產生光學頻率梳。而基于微諧振腔系統的光學頻率梳則是通過非線性光學的四波混頻過程將單頻泵浦光展寬為光學頻率梳。這兩類系統目前是唯一有希望真正實現芯片級集成化光學頻率梳的技術，但是其尚不成熟仍然面臨諸多技術挑戰，尚處于進一步發展中。其未來發展方向主要是進一步與光波導和半導體激光器集成化去發展出亞瓦級高性能并易于大規模制造的產品來滿足實際應用需要。除此之外，基于相位調制單頻激光的電光頻率梳和基于超連續譜產生的光學頻率梳也是兩類重要的小型化光學頻率梳光源。

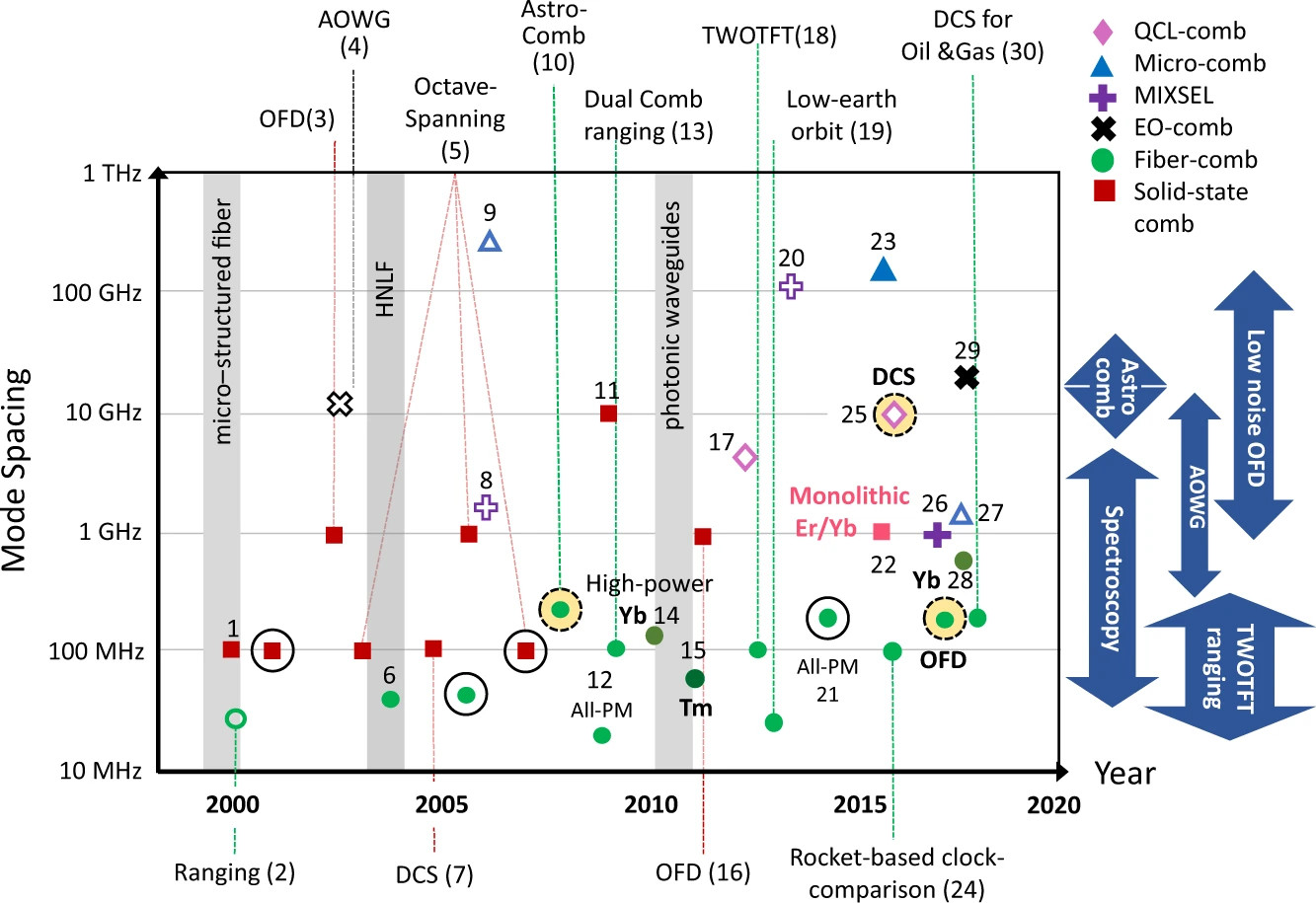

圖2 光學頻率梳光源近些年的發展趨勢

  光學頻率梳的應用大致可劃分為兩類：

  第一類應用是以高精度測量為主，對光學頻率梳各項技術要求極為苛刻，一般需要通過以原子鐘為基準來完成，主要在實驗室內完成。例如在絕對頻率測量的應用中，光學頻率梳可以用來測量光學原子鐘的躍遷頻率。由此推進的光學原子鐘技術已經可以比現有的微波原子鐘擁有更高的頻率/時間分辨率。并且傳統的微波原子鐘發展已經進入平臺期，難以有大大的突破，而基于光學頻率梳的光學原子鐘技術依然有較大提升空間。此外，光學頻率梳通過對不同地區光學時鐘的對比和同步，幫助建立全球光學時鐘網絡以及協助實現不同地區物理事件時間上的同步，這將有助于高精度測量的完成。其他領域的應用中，光學頻率梳也被用于超低噪音微波頻率產生以及天文光譜圖像校正等等。

  第二類應用主要是商業化應用，這類應用主要需要對變化的環境的穩健性要高，而對于光學頻率梳的穩定性精確度要求降低。例如光學頻率梳應用于光學雷達測距中，其測距的分辨率已經遠遠超過了傳統光源，在平均時間為60毫秒下已經達到10納米精度。不足之處在于目前的光學頻率梳系統相對復雜昂貴，在商業應用上的研究集中于推進簡單小型化低成本的光學頻率梳系統的發展。此外，由于光學頻率梳的寬光譜，高空間相干性以及高頻率分辨率的特性，其在基于雙光梳系統的光譜學應用中也取得了極大成功。

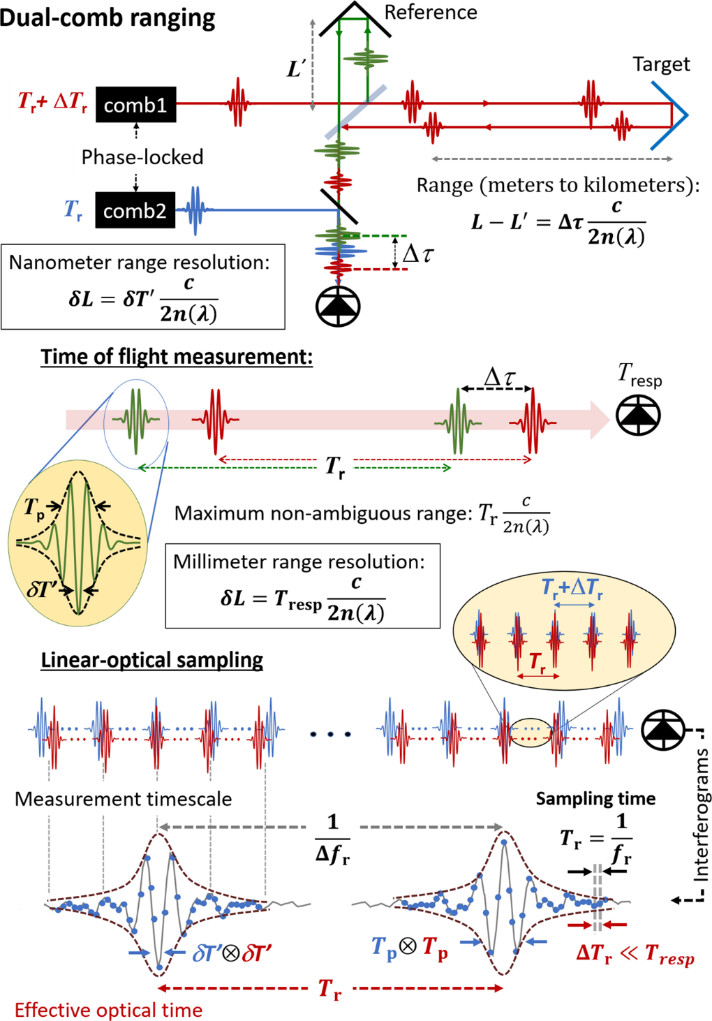

圖3 雙光梳測距應用

  光學頻率梳未來發展主要集中在以下幾個方面：

  一是發展集成了便攜式光學時鐘的光學頻率梳。這類光學頻率梳將有助于建立新的全球時間基準。并且基于此類光學頻率梳的洲際間的時間和頻率轉換將有助于獲取高精度的測量大地水準面，從而促進基礎物理的研究。

  二是發展基于太空載體的光學頻率梳。在太空運轉的光學頻率梳將有助于提高全球定位系統的精度以及促進大氣光譜學的研究。同時基于太空載體的光學頻率梳由于其低震動噪音的環境以及遠離地球重力勢能，將有助于實現精度超過10-19量級對基礎物理量的測量實驗。

  三是發展新型量子光學頻率梳。此類量子光學頻率梳有助于解決非經典統計問題。

原標題：Nature - 通訊物理學（綜述）：光學頻率梳技術與應用的20年發展回顧與展望

來源：中國光學

網站鏈接：https://baijiahao.baidu.com/s?id=1658338241758335761&wfr=spider&for=pc
