TANG Shibiao?, CHENG Jie, LI Shuai. Research on random number chip array schemefor quantum key distribution products[J]. Chinese Journal of Quantum Electronics,2021,38(4):468-476

   近幾年量子信息技術發展迅猛，Google 2019年推出53比特量子計算原型機Sycamore系統，中國科學技術大學團隊于2020年和2021年分別成功構建了76個光子、100個模式的高斯玻色取樣量子計算原型機 “九章”以及 62 比特可編程超導量子計算原型機“祖沖之號”，后者相較于Google 53量子比特的Sycamore 處理器量子優越性提升 2-3 個數量級，刷新世界紀錄。

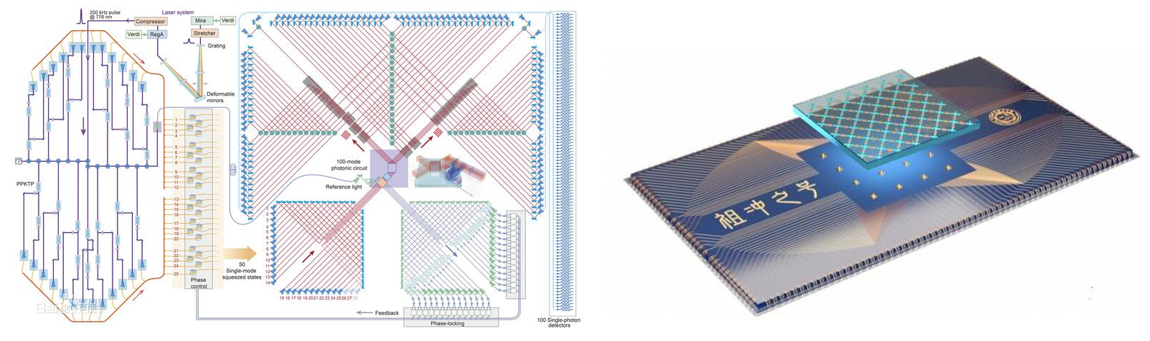

圖1 九章與祖沖之號量子計算機

   量子計算機在原理上具有超快的并行計算能力，可望通過特定算法在密碼破譯方面相比經典計算機實現指數級別的加速。這對當前普遍使用的RSA等經典非對稱密碼算法構成的潛在威脅逐漸趨于現實。量子信息科技是事關國家信息安全和國防安全的戰略性領域，世界各國均對其給予了極大關注，我國于“十四五”規劃、國家中長期科技發展規劃中均提出要加強量子信息技術的研究投入。

   為應對量子計算對經典加密通信領域構成的挑戰，作為對抗量子計算威脅的技術路線之一，量子密鑰分發技術（Quantum Key Distribution，QKD）的研究也展現出理論與實用化快速并驅發展的特點，在國防、政務、金融、能源等領域具有廣泛應用前景，也是我國在量子信息領域發展較為領先的一項技術。經過多年的持續研究探索，目前我國建成了全長2000余公里的全球首個廣域量子保密通信技術驗證及應用示范項目“量子京滬干線”；“墨子號”量子科學實驗實現了星地之間以及7600公里的洲際量子密鑰分發。

圖2 量子京滬干線及星地量子密鑰分發

   為服務于新時期下國家信息安全發展需求，QKD作為一種新興密碼技術也正在按照國家相關標準進行快速的科研成果轉化。QKD發送端采用隨機數進行編碼并制備相應的量子態光脈沖，接收端則完成解碼和量子信號探測，雙方再經過基矢比對、糾錯、保密增強等數據處理過程，即可得到一組雙方共享的對稱密鑰；其中，根據安全性分析，上述隨機數要求采用物理隨機數源產生。根據《GM/T 0028-2014 密碼模塊安全技術要求》、《GM/T 0062-2018 密碼產品隨機數檢測要求》等標準要求，作為市場化的密碼產品應采用核準的隨機數源，并按照產品等級要求配備對應的隨機數自檢算法。為此，科大國盾量子研究團隊基于一款核準的隨機數芯片WNG-8設計了一種隨機數芯片陣列，并設計實現了高速隨機數源實時自檢方案，保證了QKD產品所用隨機數的合規性與可靠性。

   以一款工作頻率為80 MHz的偏振編碼QKD產品為例，發送端可以使用5 bits的隨機數編碼一個強度隨機的量子態光脈沖信號，因此要求隨機數源能提供400 Mbps以上的隨機數。在該編碼方案中，2 bits用于編碼二維希爾伯特空間的四種量子態、、、；3bits用于編碼平均光子數為的信號態、平均光子數為的誘騙態1、平均光子數為的誘騙態2，可以使得最終發射的量子態光脈沖信號中信號態:誘騙態1:誘騙態2的比例為6:1:1，且四種量子態、、、的比例為1:1:1:1，該編碼方案示意圖如下圖3所示：

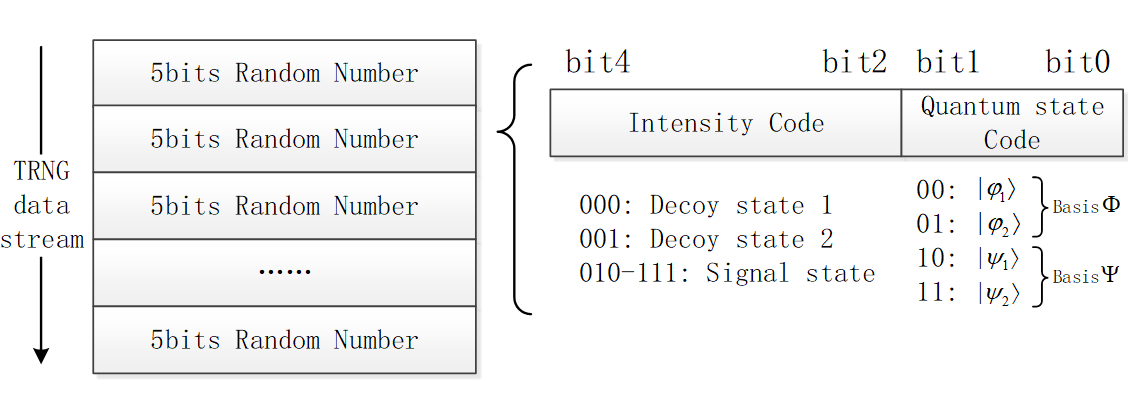

圖3 隨機數編碼量子態方案示意圖

   WNG-8芯片是一款20Mbps速率的數字物理噪聲源，為滿足以上80 MHz工作頻率QKD產品對隨機數的需求，設計采用22片WNG-8芯片組成隨機數陣列，F(xiàn)PGA與22片WNG-8隨機數芯片的連接關系如下圖4所示：

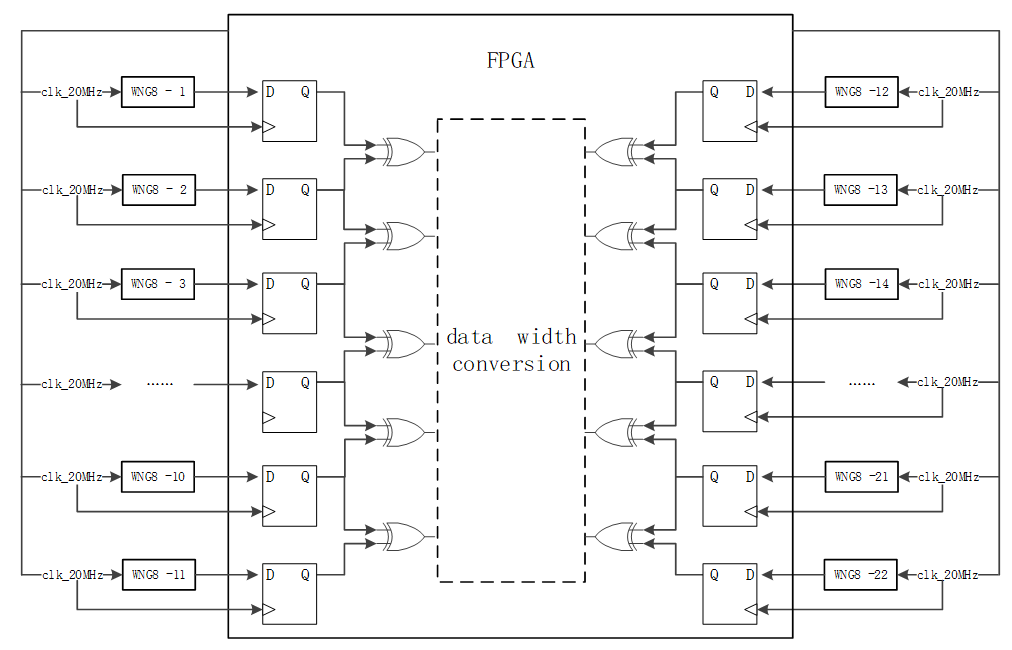

圖4 FPGA與WNG-8芯片陣列連接關系

   22片WNG-8芯片分成2組，每組11片WNG-8芯片，在FPGA內部將相鄰兩片隨機數芯片輸出的20 Mbps數據進行實時異或處理。通過采用該相鄰異或設計，可以保證單片WNG-8芯片失效后該陣列輸出的隨機數質量合格，提升了系統的可靠性。經過以上處理后，22片WNG8芯片能夠輸出400 Mbps的有效隨機數。

   根據《GM/T 0062-2018 密碼產品隨機數檢測要求》，需對QKD產品的隨機數發生器按照D類產品要求檢測，檢測項目為《GM/T 0005-2012 隨機性檢測規范》中規定的撲克檢測（檢測參數m=2）。撲克檢測是將待測的n bits序列按照參數m分成個長度為m bits的子序列，再統計N個子序列中第i種比特序列模式的出現頻數。隨后計算，再得出隨機性度量指標，其中igamc函數為不完全伽馬函數。最后，將Pvalue與門限值0.01比較，如果低于該門限值，則撲克檢測未通過。

   為加快撲克檢測的統計速度，本文利用的單調遞減特性，通過計算中間量的上限值S，簡化撲克檢測運算數據量，同時為FPGA實現撲克檢測提供便利。

   本文中基于FPGA設計實現的撲克檢測模塊，內含2個10000 bits隨機數撲克檢測單元，通過乒乓切換的方式提高處理效率，并利用FPGA自身并行計算的優勢大大提升檢測速率。該撲克檢測模塊將WNG-8陣列產生的400Mbps隨機數數據流按照10000bits自動分割成段，再通過20路00 01 10 11四種比特序列模式的頻數統計計數器實現快速統計，統計結果計算并與上限值S對比完成檢測。整個撲克檢測模塊的結構框圖如下圖5所示：

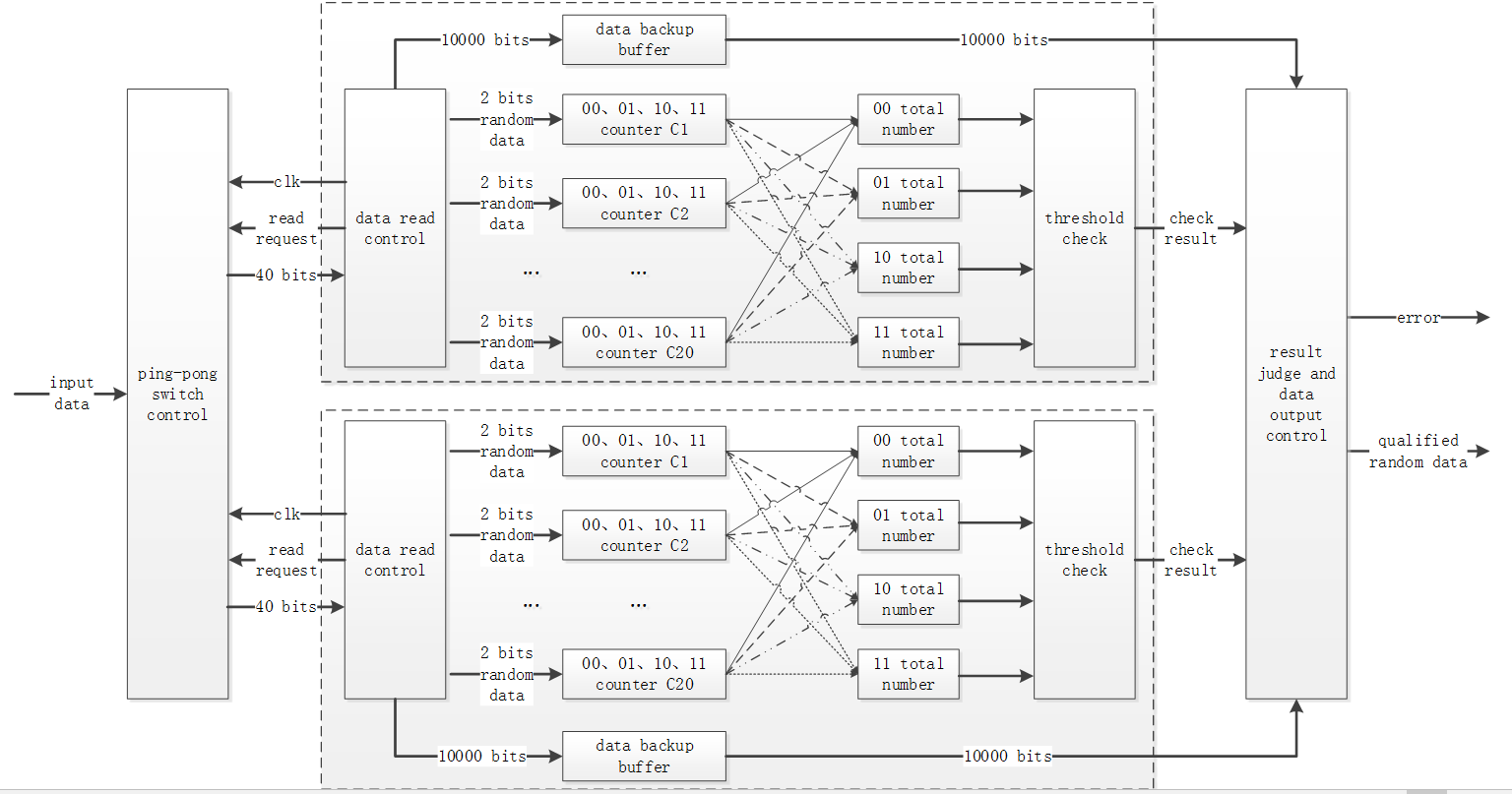

圖5 撲克檢測模塊框圖

   對該撲克模塊進行仿真及上板實測驗證，當FPGA運行頻率設計為100 MHz時，總處理帶寬達到3.8 Gbps左右，遠高于以上80MHz工作頻率QKD系統所需的400Mbps撲克檢測速率需求。

   將該高速撲克檢測模塊在Altera公司EP3C120 FPGA上編譯后顯示占用5306個LE邏輯單元，占芯片總邏輯單元的4.5%，編譯布局布線后的STA靜態時序分析結果顯示最大可運行時鐘頻率fmax達到203.05 MHz。如果有更高的處理帶寬需求，完全可以將運行時鐘（100 MHz）進一步提升，或者將檢測單元數量增加以進一步發揮FPGA的并行處理優勢，預計通過以上升級方式可以很快實現10 Gbps隨機數源的撲克檢測需求，有望支持未來更高系統頻率的QKD產品研究工作。
