HU Kai, XU Liang, YANG Weifeng, et al. Optical design of solar spectrum ground-based tracking remote sensing system[J]. Chinese Journal of Quantum Electronics,2021,38(3):290-300

太陽在人類生活中發揮著重要的作用，其輻射出的太陽光譜到達地面的過程中，會被大氣成分吸收。因此可以利用地基設備通過遙測太陽光譜來反演大氣層中污染氣體的含量，這也是目前大氣科學研究熱點之一。其中用來測量太陽光譜的太陽掩星傅里葉紅外光譜技術（SOF-FTIR），具有測量方便、機動性強等特點，可對區域性的污染氣體或溫室氣體進行實時監測，并評估其排放情況。該方法也是目前國際上對溫室氣體大氣總量開展地基觀測和校驗的主流方法。

太陽追蹤器的設計對于該類系統的性能都有很大的影響。目前基于SOF-FTIR方法的太陽追蹤器存在光通量不穩、跟蹤范圍受限或者可控制回路較長、跟蹤速度慢等問題。為了克服這些問題，中國科學院安徽光學精密機械研究所環境光學中心徐亮研究員團隊，設計了一套新型的高速掃描跟蹤機構，該機構基于正交反射鏡和利用小孔成像原理，采用光電式跟蹤方法實現太陽跟蹤，其光路示意圖如圖1所示。在控制方法建模階段，分析了跟蹤時二維位置探測器 PSD（ position sensitivedetector）上光斑移動規律，并建立了軌跡變化的理論公式，為 PSD 測量跟蹤控制算法提供了關鍵模型，如圖2所示。根據繪出的理論光斑軌跡圖形，可以發現進行水平方向和俯仰方向跟蹤時的光斑移動軌跡曲線近似為直線正交關系。基于設計的太陽跟蹤系統和SOF-FTIR 的技術原理，開發了一種基于太陽跟蹤方法用于測量大氣污染氣體成分的傅里葉變換紅外(FTIR)光譜系統，其系統光路圖如圖3所示。在設計系統光路的過程中，發現用于匯聚干涉光束的拋物鏡其焦距對干涉條紋的影響，利用光學軟件觀察焦距變化時模擬的干涉條紋形狀和干涉圖中的峰谷值，確定了其焦距值。

在光機結構設計的基礎上，組建實驗平臺開展了戶外實驗,實測的太陽光譜質量良好，如圖4所示，驗證了系統的合理性和可行性。

該工作開展，為我們自主研制高精度太陽光譜快速跟蹤裝備奠定了基礎，將在面源排放VOCs車載走航監測、大氣溫室氣體總量地基觀測中發揮重要作用。

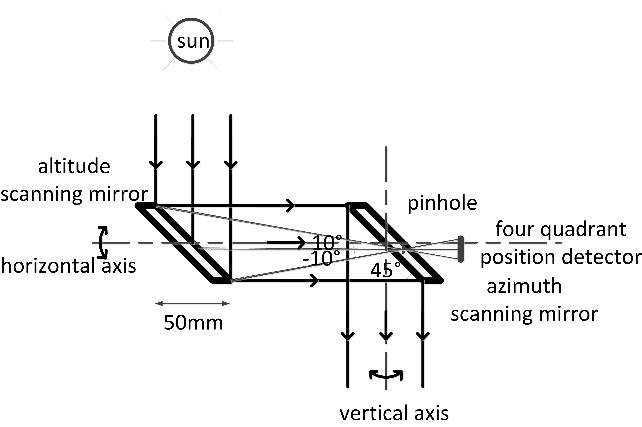

圖1 太陽跟蹤系統的光路示意圖

（a）

（b）              （c）

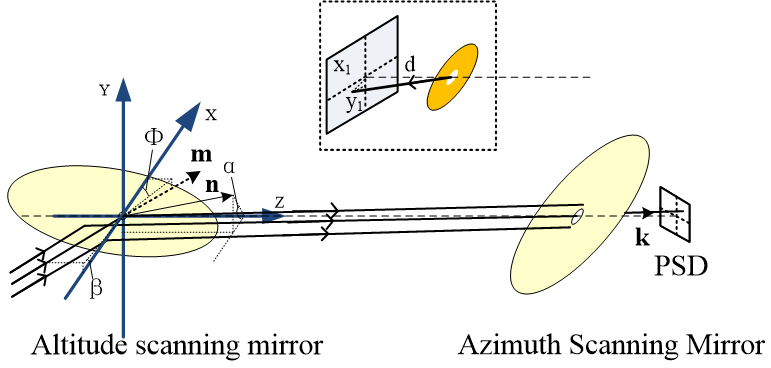

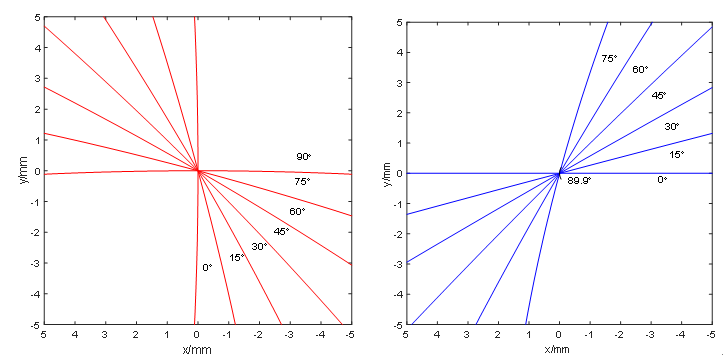

圖2 （a）光斑軌跡的幾何光路結構示意圖;（b）僅跟蹤太陽高度角時光斑理論軌跡僅跟蹤太陽方位角時光斑理論軌跡

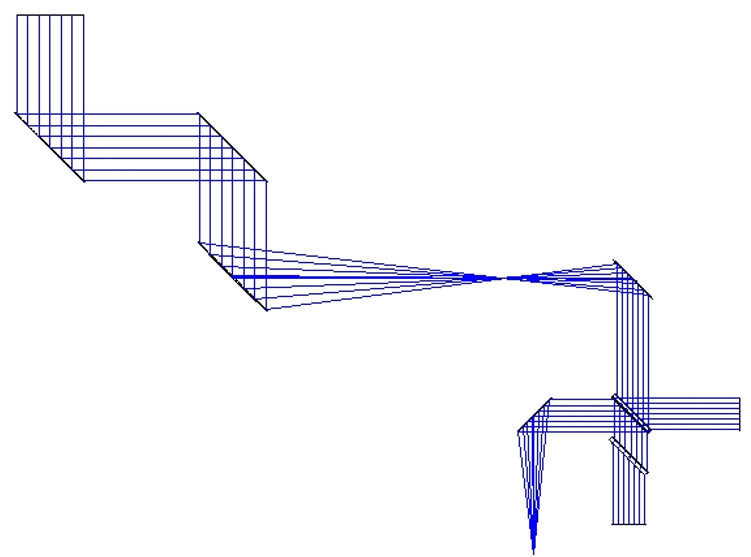

  圖3 系統整體光路

     （a）                       （b）

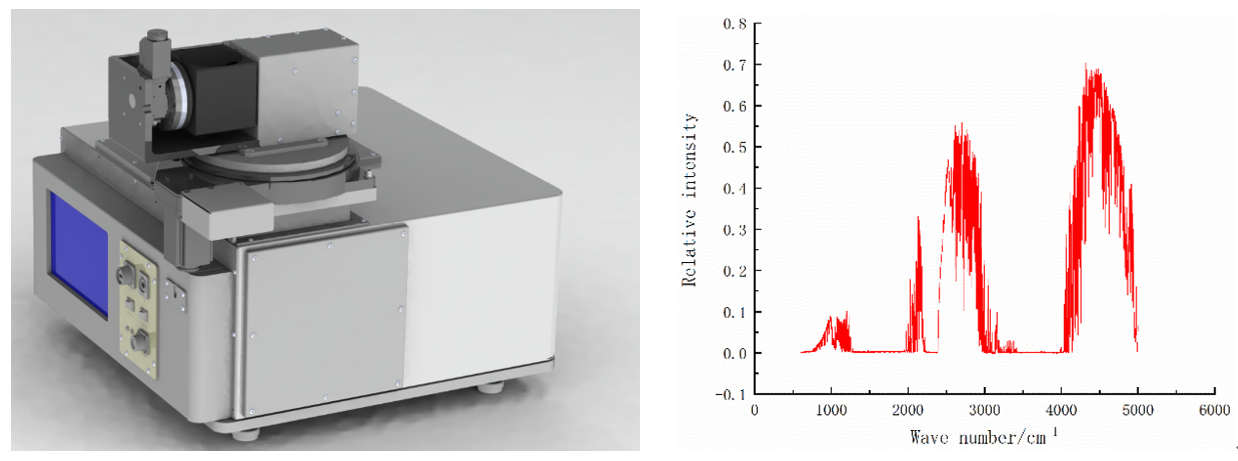

圖4 （a）系統光機結構模型;（b）實測的太陽光譜

課題組介紹：

中國科學院安徽光學精密機械研究所環境光學中心徐亮課題組，現有各類研究開發人員共25人。課題組長期從事國產化傅立葉變換紅外(FTIR)光譜技術攻關、系統研制和工程應用等工作，先后主持承擔了國家重大科學儀器開發專項、重點研發計劃、國家科技支撐計劃、中國科學院前沿科學重點研究計劃、安徽省強警專項以及多項國防裝備研制等科研項目。在高性能干涉儀關鍵技術上，全面突破了我國在傅立葉變換紅外光譜技術上的關鍵瓶頸。通過不懈努力，成功開發了動態準直型傅立葉變換紅外光譜分析儀器，在關鍵性能指標和可靠性上達到國際先進水平（最高分辨率0.125cm^-1，信噪比50000:1，波數精度0.01cm^-1，MTBF大于12000小時）。自主研發的紅外光譜分析軟件，通過底層算法創新，顯著提高了氣體光譜分析的精度，開發了多組分氣體高分辨率紅外光譜標準數據庫。基于研制的高性能動態準直型、抗震型、輕小型和高速型傅立葉變換紅外光譜儀，開發了多種核心通用分析儀器，針對我國在環境、氣象、工業及公共安全領域的環境多參量在線監測需求，自主研發成套系統并開展工程化批量試制和實際應用。獲得國家科技進步二等獎2次、安徽省科學技術一等獎2次，中國科學院科技促進發展獎等獎勵。迄今在Optics Express，Applied Optics，Sensors等期刊上發表相關學術論文30余篇，專利授權10項。
