目前，硅波導已經實現了光子芯片上近紅外光信號的大規模傳輸和處理，但現階段的硅波導僅對單一頻率的光信號進行處理，若能將波導的帶寬擴展其他頻率將進一步提高光子芯片的功能。通過集成其他架構的波導進行頻率的多路復用是現階段解決該問題的方法之一，但這需要根據目標波長進行相應的縮放，因此在單一架構內進行多波長處理的設計和集成變得非常困難。

       為了解決這一問題，美國范德比爾特大學的研究人員設計了一種新型混合波導，該波導由兩種不同的半導體混合而成，可以同時傳輸中紅外（6.5~7 μm）和近紅外（1.55 μm）的光波，即可同時處理通信及化學光譜的數據。

       在之前的研究中，人們已經發現如何制造硅波導以傳輸紅外頻率的光波，但當利用相同的材料和設計對中紅外的光波進行傳輸時，就需要擴大波導的尺寸，而擴大后的波導尺寸又會破壞原有的近紅外傳輸。

       在這種情況下，范德比爾特大學的工程學教授Joshua D. Caldwell等人將六方氮化硼（hBN）和硅作為異質結構以此完成混合波導的設計，他們首先將硅波導刻蝕到厚度為220 nm的硅基底上，然后將厚度為40 nm的hBN層轉移到硅波導以完成混合波導的制備，如圖所示，該混合結構中的氮化硼處于類似于石墨烯結構的最穩定狀態，并以雙曲線聲子極化子的形式傳輸中紅外波，而硅波導同之前設計一樣，用以傳輸入射的近紅外波。

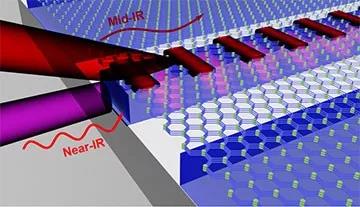

圖  硅-hBN異質結構混合光子波導示意圖

       Caldwell對此表示，該混合波導可以通過相同的外形尺寸實現兩個不同波段信號的傳輸，具有許多潛在的用途，比如可以將其用于中紅外波段的化學感測中，且在化學感測的同時還能通過近紅外波段的通道互相傳遞信息?！按送?，該混合波導結構還可以通過對中紅外通道的調制來修改底層硅通道的局部環境，從而提供一種主動調制近紅外信號的方法。”

       在未來，Caldwell等人將嘗試把這種混合異質結構集成到功能性硅光子結構中，例如環形諧振器和光子晶體等，以確認他們是否也能實現紅外與中紅外波段的復用。
