Ji Wei, Qi Linlin，Xing Ping, et al. Influence of clouds cover on transmission of infrared radiation in actual marine atmosphere [J]. Journal of Atmospheric and Environmental Optics, 2021,16(2): 88-97.

吉微*，齊琳琳，邢平，等. 云遮擋對海上紅外透過率影響分析[J]. 大氣與環境光學學報, 2021,16(2): 88-97.

鑒于實際大氣環境的紅外輻射特征研究對于提升紅外系統性能具有重要意義，而基于真實大氣環境的紅外輻射特性的研究還遠遠沒達到實際的應用需求，因此了解掌握研究區域海上基本大氣環境參數特征，依據大氣輻射傳輸和衰減機理，將海上真實大氣參數作為輸入，開展云對海上大氣透過率分布特征的影響研究，對于深入討論大氣環境對海上紅外輻射傳輸?shù)挠绊懢哂兄匾饬x。

北京航空氣象研究所大氣環境影響評估研究組根據輻射傳輸理論就大氣對紅外制導波段透過特性的影響進行了較為詳細的研究，分析了不同地區的實際大氣條件、不同傳輸路徑和云雨環境對大氣透過率的影響。以實際大氣環境數據為基礎，充分考慮云底高度、云厚等云參數信息。以區域?qū)嶋H大氣數據為輸入，通過改變MODTRAN自帶云參數，分析了云遮擋對海上大氣透過率計算的影響。

一、研究區域?qū)嶋H大氣參數特征

實際大氣與標準大氣間存在較大差異，這些差異在大氣紅外輻射計算時會導致計算誤差，特別是10km以下誤差會比較明顯。因此，采用區域?qū)嶋H大氣數據進行大氣透過率計算，對于有效評估實際大氣條件變化對紅外輻射傳輸?shù)挠绊懯直匾?

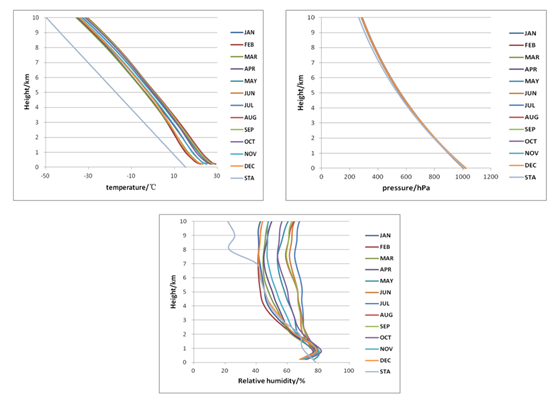

圖1 標準大氣與實際大氣12個月溫度、氣壓、濕度廓線

二、結果分析

大氣環境中引發溫濕變化的最關鍵因素之一就是云?？紤]到云對紅外大氣輻射傳輸?shù)闹匾绊懀谘芯繀^(qū)域?qū)嶋H大氣參數環境，以3～5μm和8～12μm為研究波段，開展了既定高度、既定角度下的云底高、云厚對大氣透過率影響的研究。

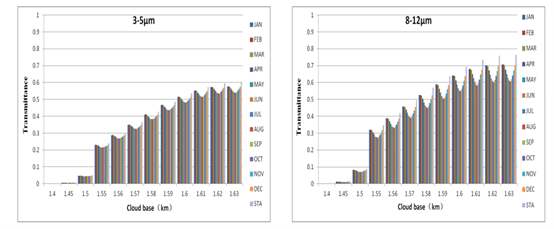

圖2 兩個波段標準大氣與實際大氣透過率與云底高關系

圖3 標準大氣和實際大氣兩個波段大氣透過率隨云厚變化圖

現有研究或只考慮實際大氣，忽略云雨影響，或只針對標準大氣開展模型自帶云型的影響研究，沒有充分考慮海洋下墊面，海上氣溶膠模型、海面上空溫濕曲線等特征等與陸地下墊面的差異，缺乏即結合實際大氣又同時考慮云型、云底、云厚三要素影響的研究，使得紅外波段海上實際大氣傳輸透過特性研究存在不足，故以我國沿海地區實際大氣構建大氣參數廓線并嵌入成熟、通用的大氣輻射傳輸模型，選取海洋氣溶膠模型，以3～5μm和8～12μm為研究波段，開展了云底高、云厚變化對海上紅外透過特性的影響分析，并與標準大氣條件下的計算結果進行比對，得到以下結論：

1)不同區域、不同季節的海上大氣環境參數如溫度、濕度差異較大，對紅外大氣輻射傳輸造成明顯影響，因此在實際應用中必須考慮真實大氣特征。

2)當探測器與目標物位置確定后，探測器與云層的位置關系，即云底高度的變化直接影響紅外透過率的計算結果，當探測器受到云層遮蔽，即云阻擋視線路徑上光傳播時，對紅外探測產生直接影響；當探測器位于云層下方、內部和上方時，大氣透過率隨云底高度升高而增加，當云層位于探測器上方，并且超過一定距離后，云層的改變將不再影響紅外探測的結果。

3)當探測器與目標物的位置確定后，且云層位于探測器上方較近距離時，云厚同樣較大程度地影響光線傳播。云厚較薄時，對探測效果沒有影響，但隨著云層的增厚云的遮蔽效果直接影響紅外探測性能，即當云層增厚到一定程度后，隨著云厚增加探測能力遞減。由此可見，在云沒有阻擋視線路徑上光傳播的情況下，云厚的變化同樣削弱了太陽的影響，視線路徑上多次散射占主導作用，從而導致隨著云厚增加目標識別同樣會變得困難。
