《量子電子學報》 2021年第二期封面文章：

WANG Xiaoyang, LIU Lijuan. KBe2BO3F2 crystal and all-solid-state deep ultraviolet laser[J]. Chinese Journal of Quantum Electronics,2021,38(2):131-147

深紫外（DUV）全固態相干光源（l＜200nm）在前沿科學、高技術等領域有著重要應用。將商業化的高功率可見/近紅外全固態激光通過非線性光學晶體進行多級變頻是實現該光源的有效途徑，如圖1所示。本文從雙折射和色散兩個方面闡述了滿足深紫外非線性光學晶體的基本條件，介紹了深紫外非線性光學晶體的探索和實用化所需克服的技術困難；以目前僅有的兩種深紫外非線性光學晶體氟硼鈹酸鉀（KBBF）和氟硼鈹酸銣（RBBF）為代表，介紹其發現過程、晶體生長技術、棱鏡耦合器件技術以及深紫外波段倍頻能力；還詳細介紹了相關的深紫外全固態激光的研究進展，以及該光源在先進科學儀器上的應用，尤其是在超高分辨率光電子能譜儀方面的應用和取得的重要成果。最后給出了深紫外非線性光學晶體及深紫外全固態激光技術的發展方向。

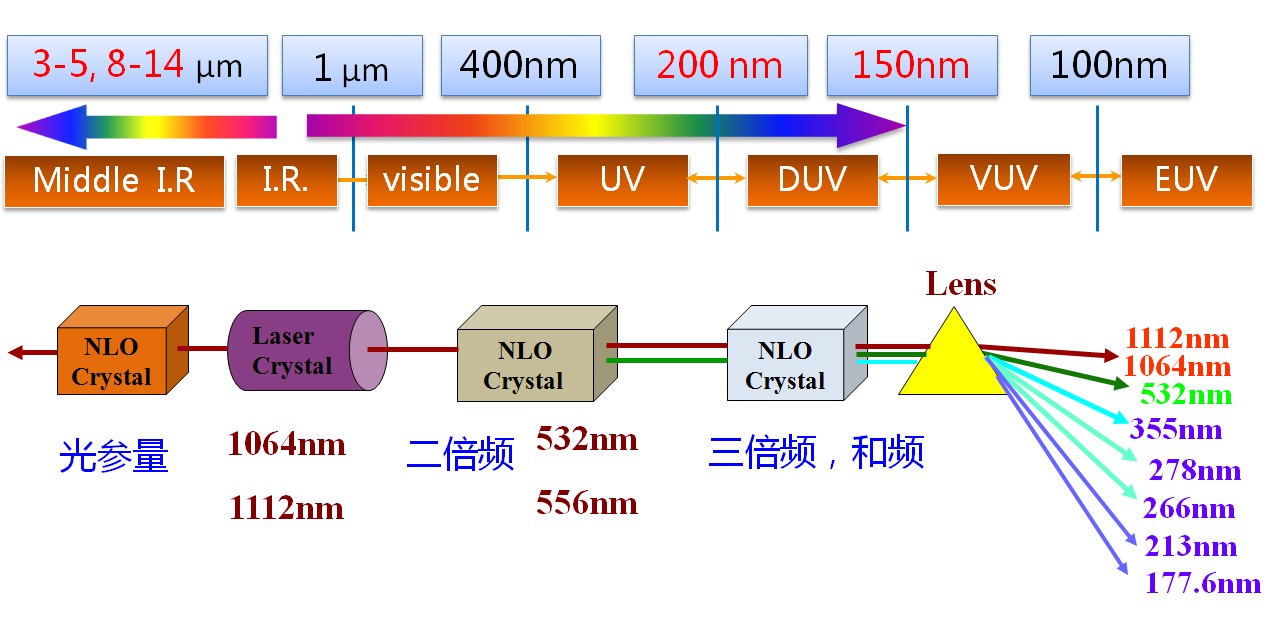

圖1  固體激光通過非線性光學晶體進行多級變頻原理圖

1   深紫外非線性光學晶體的技術要求

非線性光學晶體在短波端的倍頻能力可以用最短倍頻輸出波長表示，其值越小表示短波端的倍頻能力越強。深紫外非線性光學晶體是指能通過倍頻方法產生波長小于200nm相干光的晶體。該類晶體除需要滿足通常的非線性光學晶體的幾個先決條件如具有較大的二階非線性光學效應，在所應用的波段必須透明無吸收，足夠大的各向異性等等外，還需要有較短的紫外吸收截止邊，越短越好。這是因為晶體材料在紫外吸收截止邊附近存在著嚴重的色散，晶體雙折射再大也無法滿足相位匹配條件。所以晶體的紫外吸收截止邊須小于200nm且距離200nm越遠越好。當然，深紫外非線性光學晶體是非常稀少的。但對于激光界來說，這種材料幾乎是實現實用化深紫外激光必不可少的。

2   深紫外非線性光學晶體的發展?fàn)顩r

目前已經通過直接倍頻實現深紫外激光輸出的只有KBBF和RBBF晶體，而前者的綜合性能好于后者。KBBF（以及RBBF）晶體有其特殊性，一是含有毒元素鈹，晶體制備過程對人體和環境有傷害，須建立安全防護系統，額外增加了工藝難度和制備成本；二是KBBF具有很強的層狀習性，生成態晶體呈現薄片狀，且解離特別嚴重，無法斜切割加工成器件；三是晶體生長呈現嚴重的多核生長特性，得到的是大量小晶體甚至是多晶。KBBF早在上世紀90年代初就被發現可能是深紫外非線性光學晶體，但由于以上原因得到大晶體十分困難，性能測試和表征工作一直沒有大的進展。在如此困難的情況下，1996年用薄片KBBF晶體匹配水棱鏡首次使用倍頻方法獲得了184.7nm深紫外相干光輸出，實驗證實KBBF是一個深紫外非線性光學晶體，首次突破了固體激光200nm的“墻”。

探索發現新的深紫外非線性光學晶體一直是熱點研究領域。和KBBF族結構類似的含鈹化合物首先引起了關注，并發現了一大批此類新晶體，但是目前缺乏足夠證據認為它們的非線性光學性質好于KBBF。另外一個引起關注的體系是氟代氧硼酸鹽（也有人稱為氟化硼酸鹽），從中發現了不少也許具有優秀深紫外非線性光學性能的晶體。這類晶體的優點不含鈹元素，給晶體生長帶來很大便利，缺點是這類物質只能在無水無氧環境中存在，原料合成和晶體生長都必須在密封環境中進行，生長大單晶十分困難，相應地晶體性能測試和表征進展緩慢。到目前為止，含鈹?shù)男戮wγ-BBF被公認為是具有最好非線性光學性能的晶體，但是有待生長出大晶體實驗驗證。

3   中國科學院理化技術研究所深紫外非線性光學晶體及相干光源研究進展

KBBF晶體的實用化是21世紀由中國科學院理化技術研究所完成的。經過持續不斷的努力，理化所晶體中心發展了“局域自發成核生長技術”，大概率保證了KBBF的近乎單核生長，所得晶體的主體部分為單晶，只是在邊緣粘著一些次生成核生長的小晶體，如圖2所示。同時晶體厚度（c軸方向）突破了4mm。

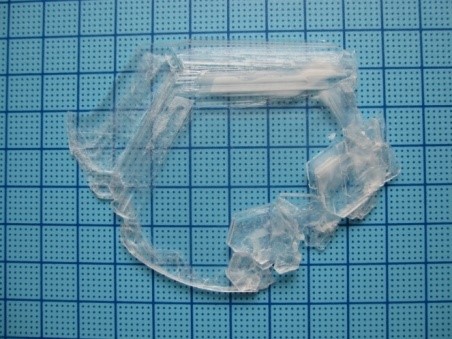

圖2 助熔劑法生長的KBBF晶體

同時和物理所合作，針對KBBF容易解理的特點發明了棱鏡耦合技術，避免了須將KBBF晶體斜切割加工器件的難題，使得KBBF晶體實用化成為可能。如圖3(a)所示，KBBF晶體的前后兩個表面各光膠一個棱鏡這樣KBBF晶體只需沿著a方向切割成條狀的晶坯，如圖3(b)所示，制作成三明治結構的棱鏡耦合器件。到目前為止，有效的深紫外激光輸出都是通過這樣的KBBF棱鏡耦合器件實現的。

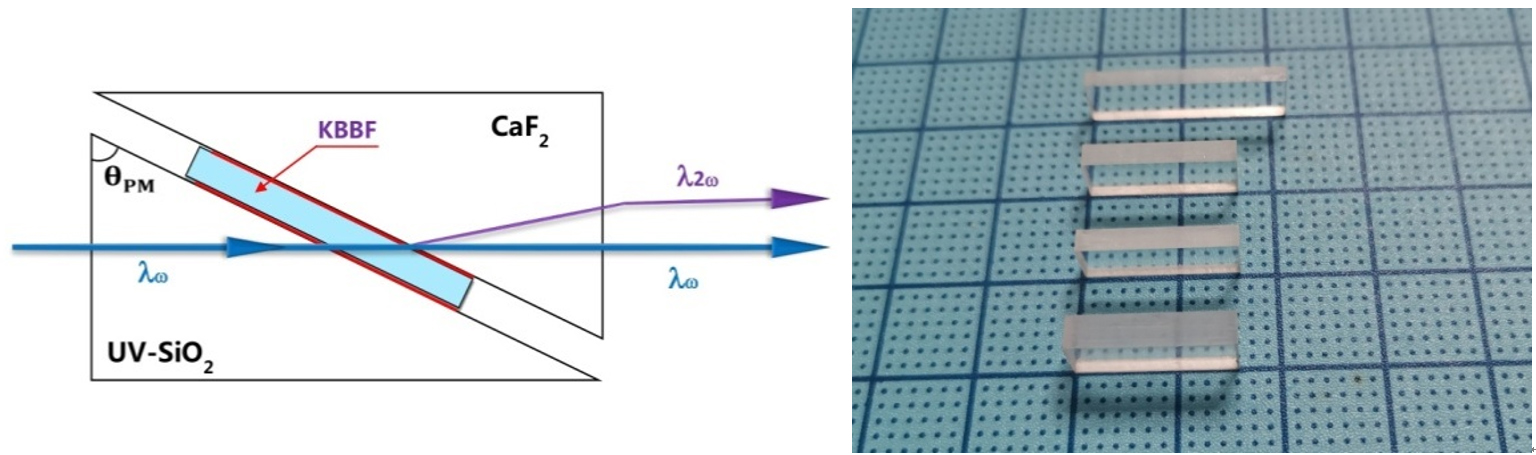

圖3(a) 棱鏡耦合器件的原理圖； (b)沿a方向切割的KBBF晶坯

在得到大尺寸高質量KBBF晶體及棱鏡耦合器件后，理化所取得了一系列深紫外激光的有效輸出，主要包括釹離子激光的六倍頻177.3nm和鈦寶石激光四倍頻寬調諧輸出，并研制了上述兩個系列的精密化/實用化深紫外全固態激光源，長期穩定輸出功率達到mW級別，滿足了先進科學儀器對深紫外激光源功率的需求，有力地促進了深紫外全固態激光技術的發展。中科院由理化所牽頭，利用基于KBBF晶體的深紫外全固態激光自主研制了9類先進科學儀器，包括深紫外激光光電子能譜儀、深紫外激光光發射電子顯微鏡、深紫外激光拉曼光譜儀等。這些新儀器的分辨率比原先有了成數量級的提高。我國科學家應用這些先進儀器，開展了凝聚態物理和材料科學等研究，發現了許多新的物理現象，取得了許多重要的研究成果。

4  深紫外非線性光學晶體及深紫外激光的發展趨勢

深紫外全固態激光技術的發展將依賴于深紫外非線性光學晶體的發展?fàn)顩r。目前已經發現的BBF性能更優秀，如果能突破晶體生長和器件加工等技術難關，從長遠來看將會是新一代深紫外非線性光學晶體。但在此之前的10-15年內，深紫外全固態激光還將基于KBBF晶體及棱鏡耦合技術，主要攻關是晶體生長方面進一步提高KBBF晶體尺寸（c軸方向）和光學質量；器件加工方面提高KBBF晶體和棱鏡的光膠界面質量以降低界面損耗；或者發展KBBF晶體斜切割加工器件技術，徹底甩掉棱鏡耦合這個限制。在此基礎上獲得更多種深紫外全固態激光輸出，如更多的短波長、連續波輸出、大脈沖能量輸出，以及大功率輸出，由此在基礎研究和高技術方面開拓更多的應用領域。

5  總  結

到目前為止只有KBBF和RBBF是經過實驗驗證的深紫外非線性光學晶體，KBBF晶體的綜合性能好于RBBF，越到短波長區域優勢越明顯。從上世紀90年代初發現KBBF晶體具有潛在的優秀深紫外非線性光學性質，中國科學家經過長期艱苦研究，突破晶體生長困難，實現深紫外激光輸出，并用于研制先進科學儀器。目前僅我國掌握著熔劑法KBBF晶體整套的生長、加工技術，擁有棱鏡耦合器件知識產權。我國在深紫外非線性光學晶體方面處于壟斷地位，在相關的深紫外全固態激光技術方面處于領先地位。

課題組介紹

中科院理化所晶體中心由國際著名晶體材料學家陳創天院士一手創立，一直從事光電事功能晶體研究和開發。晶體中心成立20多年來，在自然科學基金、863、973、中科院方向性項目、財政部重大專項等重要項目支持下，在非線性光學晶體領域取得了一系列國際先進/領先的研究成果，在深紫外非線性光學晶體領域居于國際領先地位，獲得國家技術發明二等獎、北京市科學技術一等獎等多項獎勵，發表學術文章逾千篇，擁有發明專利100 多項，培養博士和碩士100余人。

目前，晶體中心擁有無機光電功能晶體材料研發團隊，總?cè)藬?shù)22人，包括研究員6人、副研究員7人，其學科與專業覆蓋材料科學與技術、非線性光學、無機化學等方面，還包括光學加工、鍍膜、機械、電子、計算機等方面的工程技術人員多人。
