當氣流經過風電機組的掃風平面時，風電機組下風處產生的尾流效應會對風電機組的發電效率、疲勞載荷產生不同程度的影響?；谙喔啥嗥绽諟y(cè)風激光雷達在江蘇某海上風電場開展全天候風場觀測實驗。由于緊鄰風電機組的尾流垂直截面上風速呈雙高斯分布規律，利用傳統單高斯擬合算法存在計算誤差較大，無法反映真實流場風速變化規律，提出了一種單-雙高斯模型擬合改進算法，分析了目標風電機組尾流的尾流寬度、風速損失率和尾流長度等參數特征，研究結果驗證了單-雙高斯擬合算法對尾流橫向風速擬合的可行性和準確性。

中國海洋大學激光雷達團隊從理論研究、現場測試與激光雷達算法研究方面，利用自主研發的相干多普勒測風激光雷達對海上風電場的機組尾流場進行實測研究，對風機尾流的擴散效應，尾流長度、寬度和風速損失率等進行特性分析，為風電行業提供實測數據可視化支持。

一、算法原理

運用相干多普勒測風激光雷達獲取海上風場的徑向風速信息，通過VAD（Velocity azimuth display）風場反演算法可以得到真實風場的主風向和背景風速，可以進一步獲取目標風電機組的尾流數據，運用高斯擬合算法可以實現尾流垂直截面上橫向風速數據的擬合分析，從而獲取尾流特征參數。（1）VAD風場反演算法

在相干多普勒測風激光雷達實測數據處理過程中，假設不同高度大氣風場是均勻的，選取同一高度上的徑向風速數據，通過正弦擬合得出激光雷達徑向風速隨方位角的變化信息，該方法為VAD風場反演方法

（2）高斯模型擬合算法

     定義主風向?yàn)轱L(fēng)電機組尾流的縱向，尾流沿縱向擴散，尾流橫向上的風速為水平并且垂直于主風向的風速，將尾流區分成若干個垂直截面，獲取每個垂直截面的橫向風速，對每一組尾流風速進行高斯擬合處理。對于工作狀態的風電機組而言，來流風向與風電機組掃風平面的夾角和風電機組自身變槳都將影響葉片后方尾流風速分布和尾流大小，導致尾流中心兩邊的風速損失不均，緊鄰風電機組尾流垂直截面上風速分布是不對稱、不規則的雙高斯線型，因此對傳統對稱雙高斯模型做出改進。

（3）算法實現

單-雙高斯擬合算法在傳統單高斯擬合的基礎上，對單高斯擬合進行改進，同時加入雙高斯擬合算法，對單高斯擬合精度不足的單個尾流垂直截面數據進行修正，提高擬合精度，減小擬合誤差, 單-雙高斯擬合.

二、實驗結果與分析

（1）實驗設置

中國海洋大學激光雷達團隊于2017年10月至11月在江蘇某海上風電場開展風電機組尾流觀測實驗， 相干多普勒測風激光雷達利用光的多普勒效應實現大氣風場探測，實驗采用相干多普勒測風激光雷達的PPI（PlanePosition Indicator）掃描模式進行風電機組尾流探測，數據反演結果是以激光雷達為中心的極坐標扇形圖，色標顏色深淺表示徑向風速大小，風向與激光出射方向相同時，風速為正值，反之風速為負值。本次實驗設置PPI掃描方位角為263°~360°，俯仰角為1.0°~3.6°，實驗數據處理過程中主要分析探測俯仰角為3.4°的尾流數據。

（2）海上風電機組尾流特征參數分析

1) 風速損失率分析

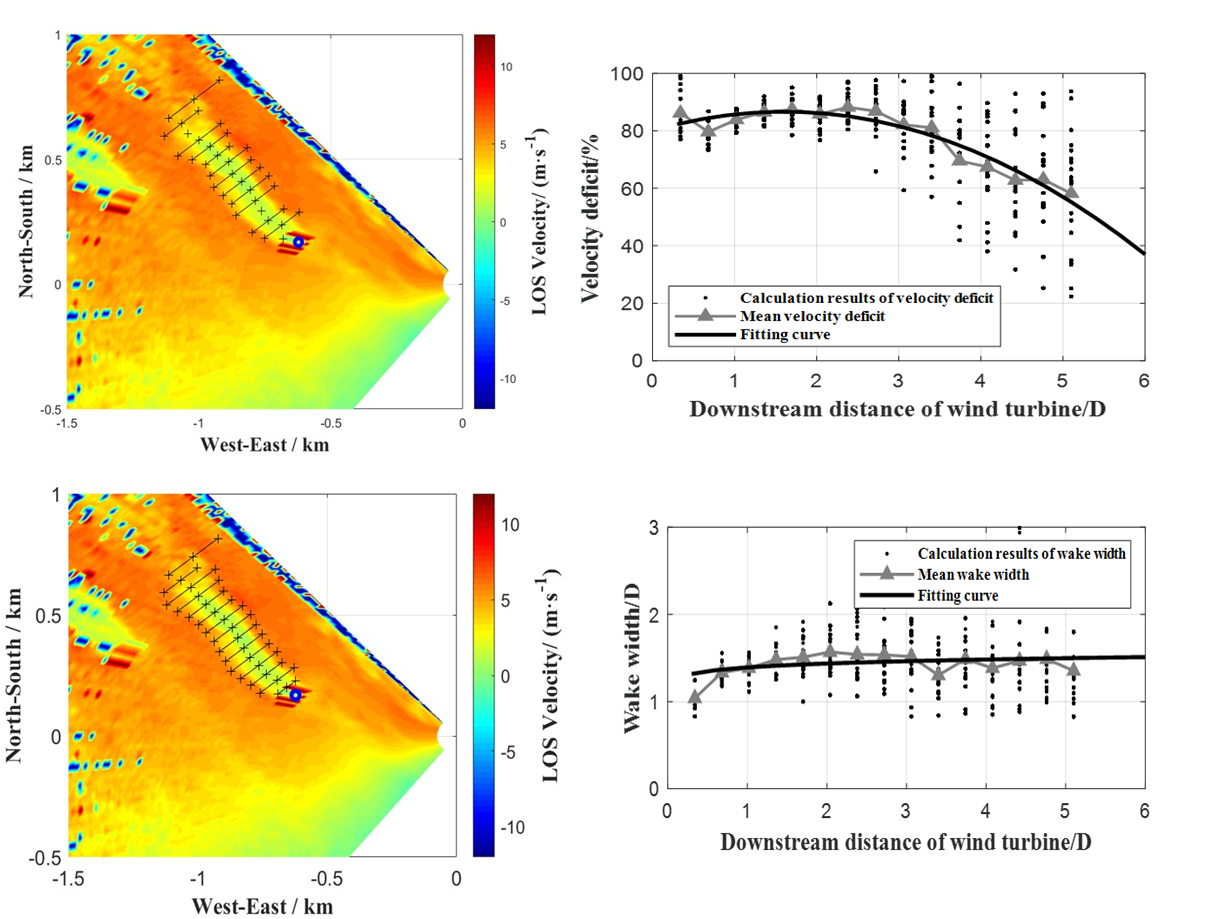

風速損失率隨著尾流運動距離的增加而呈遞減趨勢，在尾流區0~2D范圍內，風速損失率沒有明顯下降，反而有一定程度的攀升，根據上述尾流橫向風速分布規律可知，此時尾流橫向風速呈雙高斯分布，在2D距離之后，風速損失率隨著距離的增加呈緩慢減小的趨勢。

實際探測過程中，風電機組下風處3D范圍內風速損失率沒有明顯下降，在3D距離之后隨著尾流中心風速不斷恢復，風速損失率逐漸減小，6D距離處風速損失率為36.85%，單-雙高斯擬合算法估算的平均尾流長度為7.92D。

2) 尾流寬度分析

理想尾流模型假設尾流寬度隨著距離的增加呈線性增大，尾流區呈圓臺狀。實際尾流觀測實驗顯示，尾流寬度受到背景風速和大氣湍流的影響，尾流寬度呈先增大后減小的變化趨勢，表現為尾流邊緣氣流與背景風場氣流混合。初始尾流寬度約為1D，尾流區0~5D范圍內的平均尾流寬度為1.42D。在風電機組下風處0~2D距離內，尾流寬度逐漸增大，2D距離處平均最大尾流寬度為1.57D。尾流運動距離大于2D時，尾流寬度隨著距離的增大呈減小或波動趨勢，尾流運動末端寬度約為尾流形成初期寬度的1.51倍。

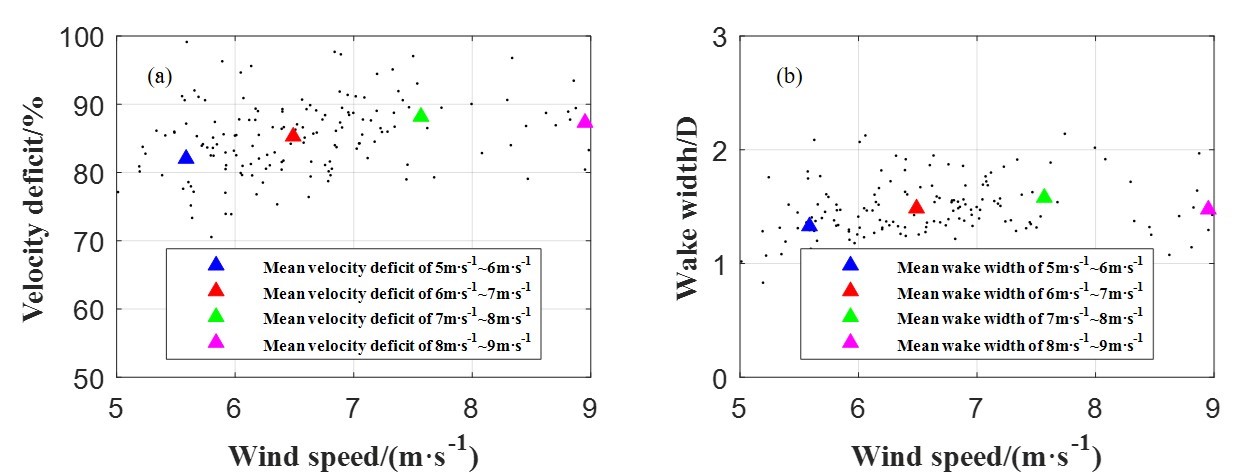

通過單-雙高斯擬合算法提取不同尾流垂直截面外的背景風速，尾流擴散過程受背景風場的影響，不同風速條件下，尾流風速損失率和尾流寬度存在差異性，平均風速約為5.5、6.5、7.4、8.8 m·s^-1時，風速損失率分別為82.14%、85.53%、87.59%、86.41%，平均尾流寬度分別為1.35D、1.49D、1.52D、1.48D，背景風速小于6 m·s^-1時，風電機組尾流風速損失較小，平均尾流寬度較小。

三、工作總結與展望

運用相干多普勒測風激光雷達在江蘇某海上風電場開展了風電機組尾流觀測實驗，通過PPI掃描模式對風電機組尾流速度場進行可視化探測與分析，提出單-雙高斯擬合算法訂正單次擬合誤差較大的數據，修正尾流中心位置，實現近尾流場的尾流特征參數的提取，提高尾流速度場分析的準確性。
