Lu Yiqun, Yang Gan, Liu Yiliang, et al. Quantitative measurement of highly oxygenated organic molecules in urban Beijing [J]. Journal of Atmospheric and Environmental Optics. 2020, 15(6): 461-469.
陸軼群, 楊 干, 劉益良,等. 北京城市大氣高含氧有機分子的定量測量[J]. 大氣與環境光學學報,2020, 15(6): 461-469.
近年研究發現揮發性有機化合物(Volatile organic compounds, VOCs)在大氣條件下可以通過RO2自由基的分子內氫遷移過程發生自氧化反應而快速形成含氧原子數目較多的一類高含氧有機分子(Highly oxygenated organic molecules, HOMs)。這種自氧化反應機制與人們之前所認識的揮發性有機化合物的大氣氧化反應機制有很大區別,生成的產物分子HOMs往往具有低/極低的揮發性,被認為是一類能夠生成二次有機氣溶膠的重要反應通道,對大氣新粒子生成具有潛在的促進作用。然而,中國城市污染大氣中HOMs的外場觀測研究極為匱乏,關于中國典型大氣環境條件下HOMs基本物理化學特征的認識嚴重不足。
另一方面,近幾年來硝酸根化學電離大氣常壓界面飛行時間質譜技術已被應用到HOMs的測量中,并表現出來了較高的靈敏度。然而,HOMs種類眾多,沒有商業化標物可供使用,目前仍缺乏基于質譜手段的可靠HOMs定量方法,導致HOMs對二次有機氣溶膠的定量貢獻難于準確評估。
復旦大學環境科學與工程系王琳教授研究團隊通過高分辨率差分電遷移率粒徑譜儀(High-resolution half-mini differential mobility analyzer, HR-DMA)串聯飛行時間質譜,并結合電噴霧離子化 (Electrospray ionization, ESI) 技術建立了一套高含氧有機分子的半定量方法,并基于該方法、選取北京冬季城市大氣開展了高含氧有機分子的定量測量,定量地描述了該地區大氣高含氧有機分子的基本物理化學特征和變化規律。
一、HOMs濃度的定量
基于硝酸根化學電離大氣常壓界面飛行時間質譜的HOMs定量方法主要應考慮兩個因素, 一是HOMs在硝酸根化學電離源中的電離效率, 二是HOMs電離后形成的帶電離子在飛行時間質譜中的傳輸效率。
HOMs種類眾多, 并且很難獲得標準物并產生已知濃度的蒸氣, 因此在實際測量過程中難于逐一進行電離效率的表征。前人研究表明擁有較多氧原子數的HOMs和硫酸分子在硝酸根化學電離源中具有接近的電離效率, 因此, 本研究通過制備已知濃度的硫酸氣體作為HOMs的替代標氣, 獲取表征其電離效率的標定系數。
本研究通過高分辨率差分電遷移率分析儀-高分辨率質譜的串聯測量技術建立了獲取質譜絕對傳輸效率的方法。如圖1所示,利用電噴霧離子源將7種標準物電離產生相應的氣態帶電離子,通過高分辨率差分電遷移率分析儀篩分指定質荷比的離子,并通過靜電儀(Electrometer)獲得該離子的計數(Ion counts),對比質譜在同一質核比位置的信號峰強度,從而獲得質譜在給定質荷比位置的絕對離子傳輸效率。

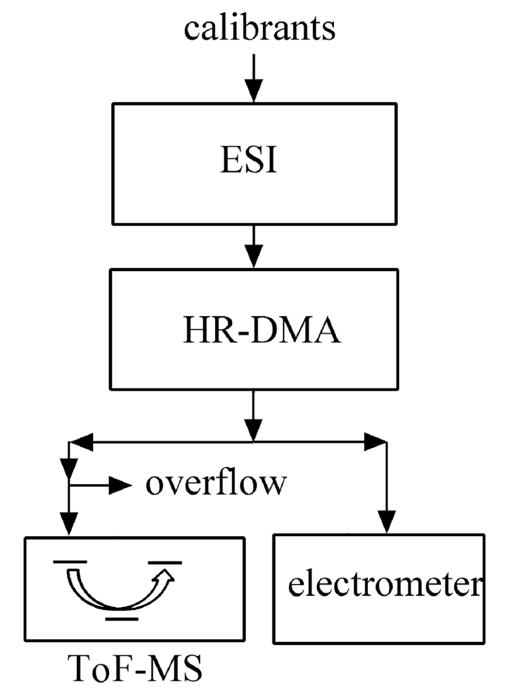

圖1質譜絕對傳輸效率的標定裝置示意圖
Figure 1 Schematic setup for calibration of the absolute transmission efficiency of TOF-MS
二、外場觀測結果
外場觀測地點位于北京化工大學西校區內一棟教學樓的五樓(39°56'N,116°18'E)。該站點距離北京西三環2公里,站點周圍主要是商業區和居民區,是一個具有代表性的城市環境站點。本研究識別了約一百一十個大氣高含氧有機分子,表征了它們的濃度變化趨勢和化學組成特征。研究發現羥基自由基在大氣HOMs生成過程中具有重要作用,而氮氧化合物也會參與其中。從揮發性分布看(如圖2所示),該地區冬季 HOMs中歸于極低揮發性有機化合物(Extremely low volatile organic compounds, ELVOC)的最多,低揮發性有機化合物(Low volatile organic compounds, LVOC)次之,表明該地區HOMs在大氣顆粒物上的凝結對二次有機氣溶膠的形成具有重要貢獻。

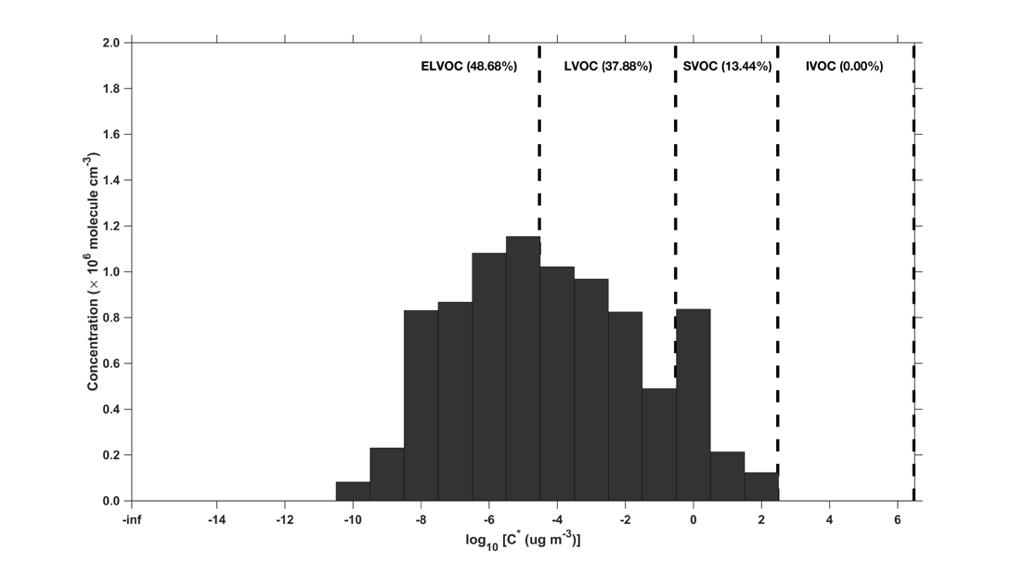

圖2 北京冬季大氣高含氧有機分子的揮發性分布圖
Figure 2 Volatility distribution of HOMs in winter, in urban Beijing
課題組介紹
復旦大學環境系王琳課題組主要從事大氣化學研究,主要研究方向:(1)大氣成核與新粒子生成,主要包括我國城市大氣環境下大氣新粒子形成與生長的機制,相應的關鍵氣態前體物和納米顆粒物的化學物種的識別等;(2)二次有機氣溶膠示蹤物的分析與形成機制,主要通過新型質譜手段開展由非均相反應、液相反應等途徑而生成的二次有機氣溶膠組分的識別與定量化,以及反應機制與反應通道的研究;(3)揮發性有機化合物的大氣氧化機制研究,以及關鍵氧化產物的識別。主要研究成果包括發現并證實了我國典型城市大氣中H2SO4-Dimethylamine-H2O三元成核形成納米顆粒物的化學機制。
